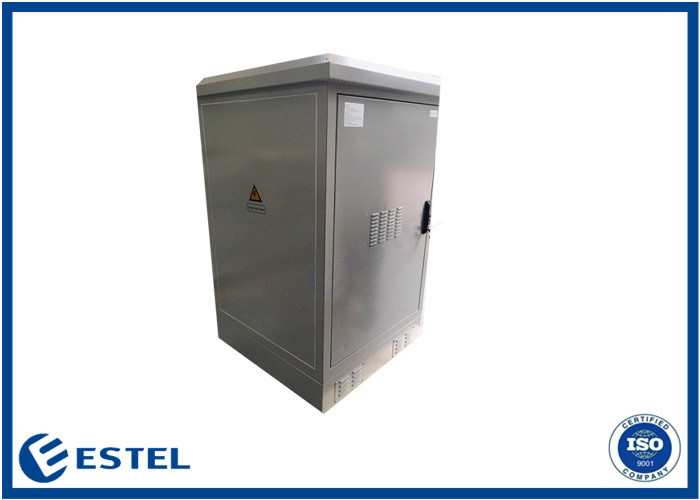

जस्ती स्टील IP55 20U आउटडोर विद्युत कैबिनेट 720x720x1300mm
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | ESTEL |
प्रमाणन: | ISO9001, CE, RoHs |
मॉडल संख्या: | ET7272130-203-7 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | लकड़ी का केस |
प्रसव के समय: | 3-4 सप्ताह |
भुगतान शर्तें: | एल/सी, वेस्टर्न यूनियन, टी/टी |
आपूर्ति की क्षमता: | 5000 पीसी / माह |
विस्तार जानकारी |
|||
सामग्री: | जस्ती शीट बाहरी विद्युत अलमारियाँ | दरवाजे: | 1 सामने का दरवाजा |
---|---|---|---|
दरवाज़े का ताला: | विरोधी चोरी दरवाज़ा बंद | रंग: | RAL7035 |
आईपी डिग्री: | आईपी55 | पैकेज: | पैलेट के साथ लकड़ी का मामला |
हाई लाइट: | 20 यू आउटडोर विद्युत कैबिनेट,जस्ती इस्पात आउटडोर विद्युत कैबिनेट,20 यू बाहरी विद्युत अलमारियाँ; |
उत्पाद विवरण
जस्ती स्टील IP55 20U आउटडोर विद्युत कैबिनेट 720x720x1300mm
जस्ती इस्पात IP55 20U आउटडोर विद्युत कैबिनेट 720x720x1300mm
1. आउटडोर विद्युत कैबिनेट विवरण
बाहरी दूरसंचार अलमारियाँ (एयर-कंडीशनर डिज़ाइन के साथ) उन अनुप्रयोगों के लिए आदर्श हैं जहाँ आपके महंगे और संवेदनशील नेटवर्क उपकरण धूल और पानी जैसे पर्यावरणीय कारकों के संपर्क में हैं।यह श्रृंखला कैबिनेट 1300 मिमी ऊंची और 720 मिमी चौड़ी और 720 मिमी गहरी है।यह स्वतंत्र रूप से एक मानक 19-इंच बिजली पर्यावरण निगरानी मॉड्यूल से सुसज्जित है, रिमोट रीयल-टाइम निगरानी और निगरानी और निगरानी हस्तक्षेप बेस स्टेशन में उपकरणों पर बैठता है, और दूरस्थ रखरखाव और पहचान क्षमताओं को देर से चरण परिचालन रखरखाव लागत को काफी कम करने के लिए डिज़ाइन किया जा सकता है .
2. आउटडोर विद्युत कैबिनेट संरचना
आयाम:720×720×1300mm
कैबिनेट में बैटरी ट्रे के बिना, ऊपर से नीचे तक 19 इंच का माउंटिंग रैक शामिल है
कैबिनेट गैल्वेनाइज्ड स्टील, एकल दीवार, मोटाई: 1.5 मिमी, थर्मल इन्सुलेशन के बिना बना है
3. आउटडोर विद्युत कैबिनेट विशेषताएं
- जस्ती इस्पात
- एंटी-थेफ्ट थ्री पॉइंट लॉक
- कैबिनेट में 19 ”मानक स्थापना रैक शामिल हैं।
- कैबिनेट कूलिंग 220AC एयर कंडीशनर कूलिंग सिस्टम का उपयोग करता है
- -48VDC रोशनी लैंप सहित।
- कैबिनेट का लेआउट उचित है, जो केबल एक्सेस, फिक्सिंग और ग्राउंडिंग की सुविधा प्रदान करेगा।
- कैबिनेट के नीचे, पावर केबल, सिग्नल केबल और ऑप्टिकल केबल के लिए अलग-अलग प्रवेश द्वार हैं।
- IP55 सुरक्षा स्तर।
4. कैबिनेट पैरामीटर्स
मंत्रिमंडल | आउटडोर दूरसंचार कैबिनेट |
सामग्री | जस्ती चादर, एकल दीवार। |
दरवाजे | 1 सामने का दरवाजा |
दरवाज़े का ताला | विरोधी चोरी दरवाज़ा बंद |
केबल इनलेट | केबल प्रवेश छेद कैबिनेट के नीचे हैं |
उष्मारोधन | ऐच्छिक |
इंस्टालेशन | 19 ”रैक |
मोटाई | पैनल 1.5mm . अपनाने |
आयाम | 1300H*720W*720D मिमी |
शीतलन विधि | 220AC एयर कंडीशनर शीतलन प्रणाली |
सतह का उपचार |
पेंटिंग, प्लाज्मा इलेक्ट्रोस्टैटिक पेंटिंग, गर्म जस्ती, पाउडर कोटिंग, चमकाने, ब्रश करने, आदि |
बढ़ते विधि | तल बढ़ते प्रकार |
वैकल्पिक सहायक उपकरण | डोर सेंसर, वॉटर सेंसर, स्मोक सेंसर, टेम्परेचर और ह्यूमिडिटी सेंसर |
सुरक्षा डिजाइन | एम्बेडेड दरवाजा, एम्बेडेड टिका, 3-बिंदु सुरक्षा लॉक |
आईपी डिग्री | आईपी55 |
रंग | RAL7035 |
पैकेज | पैलेट के साथ लकड़ी का मामला |
वर्किंग टेम्परेचर | -20~+55ºC |
भंडारण तापमान | -40~+65ºC |
5. तकनीकी चश्मा
(1) लागू पर्यावरण की स्थिति:
ऑपरेटिंग तापमान: -40 डिग्री सेल्सियस ~ + 55 डिग्री सेल्सियस
भंडारण तापमान: -50 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस
परिवहन तापमान: -50 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस
सापेक्ष आर्द्रता (आरएच): 5% ~ 99%
वायु दाब: 62kPa ~ 101kPa (0m ~ 5000m ऊंचाई के समान)
(2) सामग्री: अच्छी गुणवत्ता गैल्वेनाइज्ड स्टील
(3) भूतल उपचार: पाउडर-कोट पेंट, आउटडोर पॉलिएस्टर लाइट ग्रे आरएएल 7035 कोटिंग
(4) प्रवेश सुरक्षा: IP55
(5) लौ मंदता: GB5169.7 परीक्षण A का अनुपालन करें
(6) इन्सुलेशन प्रतिरोध: ग्राउंडिंग डिवाइस और कैबिनेट बॉडी पार्ट्स के बीच इन्सुलेशन प्रतिरोध 2 × 104 एम / 500 वी (डीसी) से कम नहीं है।
(7) वोल्टेज का सामना करें: ग्राउंडिंग डिवाइस और कैबिनेट बॉडी पार्ट्स के बीच वोल्टेज का सामना 3000 वी (डीसी) / 1 मिनट से कम नहीं है।
6. पावर सिस्टम सम्बन्ध
एसी इनपुट केबल कनेक्शन एसी इनपुट केबल के लिए कनेक्टर सिस्टम के फ्रंट पैनल पर दो-कोर एसी इनपुट सॉकेट हैं।एसी केबल को सीधे कनेक्टर में डाला जा सकता है।
डीसी लोड केबल का कनेक्शन सिस्टम के लोड कनेक्शन के लिए टर्मिनल LOAD1-, LOAD2-, पूरी तरह से 2PIN हैं, जो सिस्टम के फ्रंट पैनल पर स्थित हैं।केबल को सीधे टर्मिनल में डाला जा सकता है।
7. कैबिनेट चित्र
8. रैक के अंदर कैबिनेट
9. फैक्टरी परिचय
कारखाने का आकार: 3000 वर्ग मीटर
मुख्य उत्पादन लाइनों की संख्या: 5
अनुबंध निर्माण: OEM सेवा की पेशकश की, डिजाइन सेवा की पेशकश की, खरीदार लेबल की पेशकश की
उत्पादन अनुभव: 10 वर्ष
