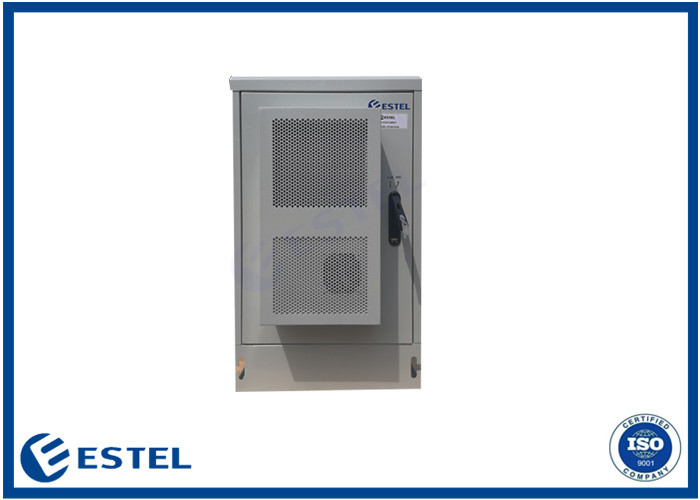

1000mm 16U आउटडोर टेलीकॉम एनक्लोजर वेदरप्रूफ इलेक्ट्रॉनिक्स बॉक्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | ISO9001, CE, RoHs |
| मॉडल संख्या: | ET6565100-EQ-524-3 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | लकड़ी का केस |
| प्रसव के समय: | 3-4 सप्ताह |
| भुगतान शर्तें: | एल/सी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
|
विस्तार जानकारी |
|||
| आयाम: | डब्ल्यू × डी × एच 650 × 650 × 1000 मिमी | शीतलन प्रणाली: | एयर कंडीशनर 500W |
|---|---|---|---|
| 19 ”स्पेस: | 16यू | रंग: | RAL7035 ग्रे |
| लॉक: | एंटी-थेफ्ट थ्री पॉइंट लॉक | इंस्टॉलेशन तरीका: | मंजिल माउंट |
| हाई लाइट: | 16U आउटडोर टेलीकॉम एनक्लोजर,1000mm आउटडोर टेलीकॉम एनक्लोजर,16U वेदरप्रूफ इलेक्ट्रॉनिक्स बॉक्स |
||
उत्पाद विवरण
1000mm 16U आउटडोर टेलीकॉम एनक्लोजर वेदरप्रूफ इलेक्ट्रॉनिक्स बॉक्स
1000mm 16U आउटडोर टेलीकॉम एनक्लोजर वेदरप्रूफ इलेक्ट्रॉनिक्स बॉक्स
1. वेदरप्रूफ आउटडोर टेलीकॉम कैबिनेट
- कूलिंग सिस्टम: एयर कंडीशनर (पंखे, या हीट एक्सचेंज)
- संरक्षण स्तर: IP55, निविड़ अंधकार, धूल सबूत।
-कैबिनेट डस्टप्रूफ, सनप्रूफ और रेनप्रूफ है, जिसका इस्तेमाल बाहरी वातावरण में किया जाता है।
- कैबिनेट कूलिंग में एयर कंडीशनर और पंखे का इस्तेमाल होता है।
- -48VDC रोशनी लैंप सहित।
- कैबिनेट का लेआउट उचित है, जिससे केबल एक्सेस, फिक्सिंग और ग्राउंडिंग की सुविधा होगी।कैबिनेट के निचले भाग में, पावर केबल, सिग्नल केबल और ऑप्टिकल केबल के लिए अलग-अलग प्रवेश द्वार हैं।
- कैबिनेट में इस्तेमाल होने वाले सभी केबल, सीलिंग और हीट इंसुलेशन फ्लेम रिटार्डेंट मटीरियल से बने होते हैं।
- कैबिनेट में 19 ”मानक स्थापना रैक शामिल है।
2. वेदरप्रूफ आउटडोर टेलीकॉम कैबिनेट आवेदन क्षेत्र
· उपग्रह संचार
· वायरलेस बैकहॉल
· केबल टेलीविज़न
नेविगेशन और स्थिति निर्धारण
· सैन्य स्थापना
· बंदरगाह सुरक्षा
3. तकनीकी डाटा शीट
| नमूना | |
| आयाम | डब्ल्यू × डी × एच 650 × 650 × 1000 मिमी |
| 19 ”स्पेस | 16यू |
| द्वार | एक सामने का दरवाजा |
| लॉक | बाहरी कैबिनेट के लिए एंटी-थेफ्ट थ्री पॉइंट लॉक (समर्थन पैडलॉक) |
| सामग्री | जस्ती इस्पात;थर्मल इन्सुलेशन के साथ एकल दीवार |
| रंग | RAL7035 ग्रे |
| इंस्टॉलेशन तरीका | मंजिल माउंट |
|
शीतलक |
एयर कंडीशनर बिजली की आपूर्ति: एसी 220 वी 50 हर्ट्ज; शीतलन क्षमता: 500W |
| वेंटिलेशन प्रणाली | एक तापमान नियंत्रक के साथ दो AC220V पंखे |
| रोशनी | AC220V एलईडी लैंप |
| एलईडी लैंप स्विच | एलईडी लैंप को चालू / बंद करने के लिए उपयोग किया जाता है |
| वर्किंग टेम्परेचर | -40°C～+75°C |
| प्रवेश संरक्षण | आईपी55 |
4. सहायक उपकरण सूची
| नहीं। | मद | मात्रा | इकाई | चश्मा |
| 1 | आउटडोर दूरसंचार कैबिनेट | 1 | सेट |
(1) बाहरी आयाम: एच × डब्ल्यू × डी 1000 × 650 × 650 मिमी (2) एक कम्पार्टमेंट: 1 9 ”रैक सहित। (3) एक सामने के दरवाजे के साथ, बाहरी कैबिनेट के लिए तीन बिंदु लॉक के साथ। (4) सामग्री: गैल्वेनाइज्ड स्टील, थर्मल इन्सुलेशन के साथ एकल दीवार। |
| 2 | एयर कंडीशनर | 1 | सेट |
शीतलन क्षमता: 500W बिजली की आपूर्ति: 220VAC, 50Hz |
| 3 | प्रशंसक | 2 | सेट | 220VAC |
| 4 | एलईडी लैंप स्विच | 1 | पीसी | एलईडी लैंप को चालू/बंद नियंत्रित करने के लिए |
| 5 | एलईडी लैंप | 1 | पीसी | 220VAC |
| 6 | पैकेज | 1 | सेट | लकड़ी का केस |
5. कैबिनेट चित्र
6. कैबिनेट विवरण
6.1 कैबिनेट सामग्री
कैबिनेट डबल दीवार के साथ गैल्वेनाइज्ड स्टील से बना है और कैबिनेट को इकट्ठा किया गया है।
6.2 कैबिनेट दरवाजा और ताला
कैबिनेट दरवाजा एम्बेडेड संरचना का उपयोग करता है।
डोर ओपनिंग एंगल 110 ° से बड़ा है और डोर लिमिट डिवाइस ओपनिंग एंगल को सीमित कर सकता है।
कैबिनेट डोर लॉक, पैडलॉक को सपोर्ट करने वाला थेफ्टप्रूफ थ्री पॉइंट लॉक है।
7. हमारा डिलीवरी एजेंट
माल समुद्र, वायु, कुरियर, भूमि, रेलगाड़ी आदि द्वारा भेजा जा सकता है।
निम्नलिखित डिलीवरी एजेंट के अलावा, हम चीन में सबसे अच्छी कीमत के साथ डिलीवरी एजेंट की भी तलाश कर सकते हैं यदि आपको हमें आपके लिए करने की आवश्यकता है।
8. पैकिंग
9. पावर सिस्टम सम्बन्ध
संचार केबल बनाना
ए।दिशा
परिभाषा: नीचे की ओर पंजीकृत जैक के प्लास्टिक के खोल के साथ, और पिन के साथ पक्ष को ऊपर रखें;पिन के साथ अंत को अपने से दूर रखें, और अंत को अपने पास स्क्वायर होल के साथ रखें (नेटवर्क केबल बनाते समय नेटवर्क केबल को धक्का देने के लिए अंत)।फिर सबसे बाएं वाले को PIN1 के रूप में और सबसे दाईं ओर वाले को PIN8 के रूप में परिभाषित करें।
बी।RS232संचार के लिए, PIN1 232TX (भेजें), PIN4 232RX (प्राप्त करें), PIN5 संचार ग्राउंडिंग है।
सी।RS485 संचार के लिए, PIN2 RS485+ है, PIN3 RS485- है, अन्य पिन निलंबित हैं।
डी।ईथरनेट संचार केबल T568A मानक और T568B मानक को अपनाता है।
इ।T568A मानक केबल कनेक्शन विधि बाएं से दाएं है: हरा और सफेद - हरा - नारंगी और सफेद - नीला - नीला और सफेद - नारंगी - भूरा और सफेद - भूरा।
एफ।T568B मानक केबल कनेक्शन विधि बाएं से दाएं है: नारंगी और सफेद - नारंगी - हरा और सफेद - नीला - नीला और सफेद - हरा - भूरा और सफेद - भूरा।
जी।जब ईथरनेट केबल के दो सिरे दोनों T568A मानक या T568B मानक अपनाते हैं, तो यह ईथरनेट डायरेक्ट केबल है;जब एक छोर T568A मानक को अपनाता है जबकि दूसरा छोर T568B को अपनाता है, तो यह ईथरनेट क्रो है
