32U आउटडोर 19 इंच रैक कैबिनेट पीडीयू और 1500W एयर कंडीशनर के साथ दूरसंचार कैबिनेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | IP55 |
| मॉडल संख्या: | ET7575175-EQ |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | फूस के साथ लकड़ी का मामला |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 |
|
विस्तार जानकारी |
|||
| आंतरिक स्थान: | 32U | सामग्री: | जस्ती इस्पात |
|---|---|---|---|
| केबल इनलेट: | कैबिनेट का निचला भाग | ठंडा: | प्रशंसक |
| रोशनी: | नेतृत्व में प्रकाश | मूल: | चीन |
| प्रमुखता देना: | 32U आउटडोर 19 इंच रैक,1500W एयर कंडीशनर दूरसंचार कैबिनेट,पीडीयू के साथ दूरसंचार कैबिनेट |
||
उत्पाद विवरण
32U आउटडोर 19 इंच रैक केबिन टेलीकॉम कैबिनेट पीडीयू और 1500W एयर कंडीशनर के साथ
1. 32U आउटडोर 19 इंच रैक केबिन दूरसंचार कैबिनेट परिचय
आउटडोर कैबिनेट का व्यापक रूप से दूरसंचार ऑपरेटरों में उपयोग किया जाता है मोबाइल दूरसंचार साइटें, आउटडोर छोटे आश्रय, रेलवे विद्युत नियंत्रण कैबिनेट, इलेक्ट्रॉनिक पुलिस, संचार आधार स्टेशन,बाहरी हवा का पता लगाने वाले स्टेशन, सौर नियंत्रण कैबिनेट, आदि
2.32U आउटडोर 19 इंच रैक केबिन दूरसंचार कैबिनेटविशेषताएं
-प्रवेश संरक्षण IP55 है, हम ग्राहक के वास्तविक के आधार पर IP65 कैबिनेट प्रदान कर सकते हैं।
- भारी गेज जस्ती सामग्री से बना है।
- सामने के दरवाजे का उपयोग मानक तीन बिंदु विरोधी चोरी ताला. दरवाजे ताला एक ऊपरी, मध्य और निचले तीन बिंदु ताला संरचना बनाता है. बड़े क्षेत्र के साथ अलमारी के लिए, ताला बंद कर दिया है.लॉक प्रभाव सुरक्षित और विश्वसनीय है.
- मानक 19 इंच के माउंटिंग पोस्ट.
- स्टील मृत ताला प्रणाली लॉक के साथ सुरक्षित दरवाजे (समर्थन PADLOCK)
-यह "प्रत्यक्ष दफन" द्वारा जमीनी जड़ या जमीनी स्तंभ आधार प्रणाली में स्थापित किया जाता है
-केबल प्रवेश आधार के माध्यम से मानक के रूप में साइड या छत प्रवेश के साथ अनुरोध पर उपलब्ध है।
3.32U आउटडोर 19 इंच रैक केबिन दूरसंचार कैबिनेटनिर्देश
उन लोगों के लिए जो सिर्फ मानक कैबिनेट से अधिक की जरूरत है, इस श्रृंखला भी उपलब्ध विकल्पों के बहुत सारे के साथ वास्तव में अनुकूलित समाधान की सुरक्षा की पेशकश कर सकते हैं,किसी भी इलेक्ट्रॉनिक उपकरण के लिए जलवायु नियंत्रित वातावरण प्रदान करनायह किसी भी इलेक्ट्रॉनिक उपकरण के लिए सुरक्षित, जलवायु नियंत्रित वातावरण प्रदान करता है।
यह बैटरी कैबिनेट 1750 मिमी ऊंचा और 750 मिमी चौड़ा और 750 मिमी गहरा है। यह कैबिनेट आउटडोर रैक आवश्यकताओं के लिए अंतिम विकल्प है।
4तालिका 1 मानक अनुपालन
| मानक | विवरण |
| जीबी/टी 17626.7-1998 | विद्युत चुम्बकीय संगतता |
| GB4706.1 | घरेलू उपकरण और समान उपयोग के साथ विद्युत उपकरण की सुरक्षा। |
| GB4798.1 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - भंडारण |
| GB4798.2 | विद्युत और इलेक्ट्रॉनिक उत्पादों के आवेदन में विद्यमान पर्यावरणीय स्थितियां - परिवहन |
| GB4798.3 | विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए आवेदन में विद्यमान पर्यावरणीय स्थितियां - उपयोग |
5.32U आउटडोर 19 इंच रैक केबिन दूरसंचार कैबिनेटतकनीकी मापदंड
| विन्यास | पद | तकनीकी पैरामीटर | |
| कैबिनेट | मॉडल | ET7575175-EQ | |
| सुरक्षा स्तर | IP55 | ||
| बाहरी आयाम | H1750mm×W750mm×D750mm (अनुकूलित किया जा सकता है) | ||
| आंतरिक आयाम | 19 इंच का रेल, 32U | ||
| सामग्री | जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी | ||
| इन्सुलेशन | पीईएफ (वैकल्पिक) | ||
| कोटिंग | पॉलिएस्टर पाउडर कोटिंग | ||
| रंग | RAL7035 | ||
| ताला | चोरी रोधी तीन बिंदु तालाबंदी प्रणाली | ||
| हिंज | आंतरिक हिंज | ||
| स्थापना विकल्प | फर्श पर लगा हुआ, छत पर लगा हुआ | ||
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | ||
| रखरखाव | एक सामने का दरवाजा, सामने का रखरखाव | ||
| शीतलन | विकल्प | एसी एयर कंडीशनर | पंखा |
| शीतलन क्षमता | 1500W | 180CFM | |
| इनपुट वोल्ट | 220VAC 50HZ | 48 वीडीसी | |
| संचार | RS485 | / | |
| तापमान नियंत्रक | 48V पंखे के तापमान नियंत्रक | ||
| विद्युत वितरण इकाई | ग्रेड बी बिजली का सबूत | ||
| एसी इनपुट | 63A/2P ×1 (वैकल्पिक) | ||
| एसी आउटपुट | 16A/1P×4 (वैकल्पिक) | ||
| डीसी आउटपुट | 16A/1P×4. (वैकल्पिक) | ||
| सेंसर | 1 x धुआं सेंसर, 1 x पानी सेंसर, 1 एक्स तापमान और आर्द्रता सेंसर, 1 x दरवाजा प्रेषक, 1 एक्स कंपन सेंसर. |
||
| अन्य | प्रकाश के लिए 48 वीडीसी एलईडी लैंप | ||
| पर्यावरण | कार्य तापमान | -40°C ~+55°C (+सौर विकिरण) | |
| भंडारण तापमान | -40°C~+70°C | ||
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | ||
| कार्य ऊंचाई | 0~4000 मीटर | ||

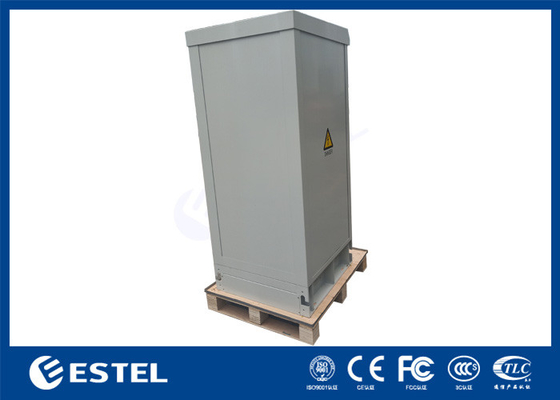

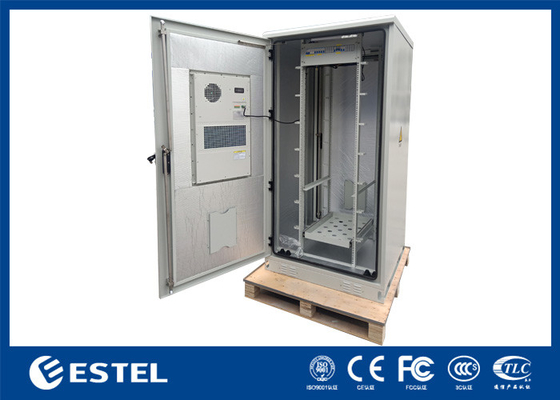

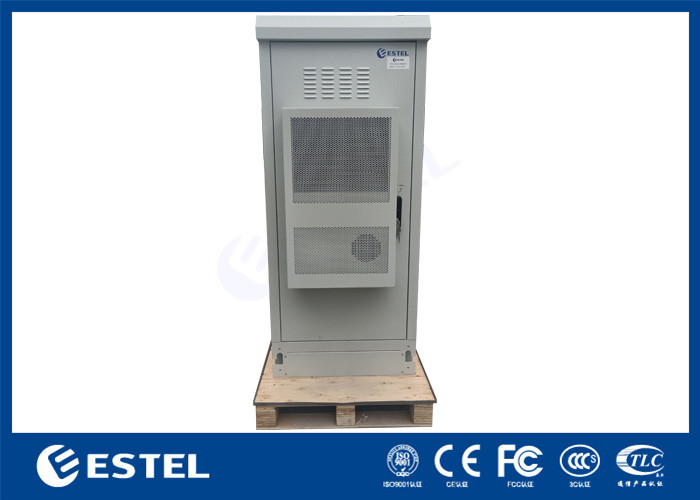

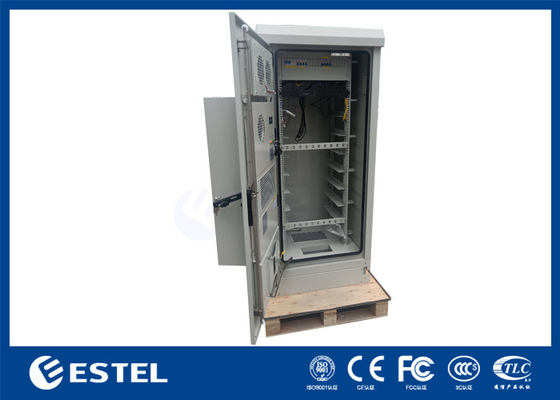

6कैबिनेट चित्र
7एयर कंडीशनर डेटाशीटः
1) उत्पाद का परिचय
2) एयर कंडीशनर कैबिनेट के लिए स्वयं विकसित एक प्रकार का प्रशीतन उत्पाद है। यह उस स्थान पर लागू होता है जहां कैबिनेट आंतरिक गर्मी बहुत बड़ी होती है,आंतरिक इलेक्ट्रॉनिक उपकरण वातावरण के तापमान के प्रति संवेदनशील है और इसे आंतरिक और बाहरी रूप से पूरी तरह से अलग किया जाना चाहिए।. इस उत्पाद में कई कार्य हैं, उच्च विश्वसनीयता है, और यह विशेषता है कि यह बिजली चालू करने के बाद जटिल डिबगिंग के बिना काम करना शुरू कर सकता है।
3) आंतरिक चक्र वायु मार्ग में पंखे वाष्पीकरक पंखों द्वारा हवा गर्मी विनिमय करने के लिए ऊपर से गर्म हवा को अवशोषित करता है, और हवा कंडीशनर के नीचे से ठंडा हवा भेजता है।कैबिनेट में हवा तापमान को कम करने के उद्देश्य को प्राप्त करने के लिए चक्र कर सकते हैंइस बीच, बाहरी चक्र वायु मार्ग में पंखा बाहरी ठंडी हवा को नीचे की ओर से अवशोषित करता है, और गर्मी विनिमय के बाद ऊपर की ओर से गर्म हवा को छोड़ देता है।
4)
5) एयर कंडीशनर प्रौद्योगिकी पैरामीटर
| पद | नाम | इकाई | पैरामीटर |
| आयाम और स्थापना | शरीर की परिधि का आयाम (ऊंचाई*चौड़ाई*गहराई) | मिमी | 750*450*200 |
|
रूपरेखा आयाम सहित फ्लैंज (ऊंचाई*चौड़ाई*गहनता) |
मिमी | 784*484*200 | |
| वजन | किलो | 24 | |
| स्थापित करने की विधि | दरवाजे पर लगा हुआ | ||
| स्थापित करने की विधि | बाहरी | ||
| पर्यावरण और संरक्षण | कार्य वातावरण का तापमान | °C | -40 से +55 |
| शोर | डीबी ((ए) | 65 | |
| जीवन प्रत्याशा | वर्ष | >10 | |
| आईपी ग्रेड | IP55 | ||
| रेफ्रिजरेंट | R134a | ||
| आरओएचएस प्रमाणन | हाँ | ||
| प्रदर्शन | इनपुट वोल्टेज रेंज | 220±15%VAC~50Hz | |
| शीतलक क्षमता ((L35/L35) | W | 1500 | |
| रेफ्रिजरेटर इनपुट पावर ((L35/L35) | W | 580 | |
| रेफ्रिजरेटर का नामित प्रवाह (L35/L35) | ए | 2.6 | |
| अधिकतम शीतलक धारा | ए | 4.6 | |
| ताप क्षमता (वैकल्पिक) | W | 1000 | |
| आंतरिक परिसंचरण में वायु की मात्रा | m3/h | 320 | |
8पैकिंग और शिपिंग
कैबिनेट पैकेज का उपयोग निः शुल्क धूम्रपान लकड़ी का मामला है जो निर्यात के लिए उपयुक्त है। यह पैकेज नमी विरोधी, विरोधी प्रभाव और सुरक्षित परिवहन सुनिश्चित करने के लिए srong है।
भुगतान और शिपिंग की शर्तें:
| न्यूनतम आदेश मात्राः | 1 सेट |
| मूल्यः | वार्ता |
| भुगतान की शर्तेंः | एल/सी, डी/ए, टी/टी, वेस्टर्न यूनियन, पेपैल आदि |
| आपूर्ति की क्षमताः | 5,000 सेट प्रति माह |
| प्रसव का समय: | 10-15 कार्यदिवस |
| पैकेजिंग विवरणः | लकड़ी का आवरण |
| नौवहन: | समुद्र के द्वारा, हवा से, कूरियर द्वारा, भूमि से, ट्रेन से आदि। |
