पीडीयू / बैटरी ट्रे / एयर कंडीशनर के साथ दो-दरवाजा आउटडोर दूरसंचार कैबिनेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | IP55 |
| मॉडल संख्या: | ET7387115A-20U |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | फूस के साथ लकड़ी का मामला |
| प्रसव के समय: | 35 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 |
|
विस्तार जानकारी |
|||
| आंतरिक स्थान: | 19 इंच रैक 20यू | सामग्री: | जस्ती इस्पात |
|---|---|---|---|
| घुड़सवार: | फर्श पर लगने वाला | ठंडा: | एयर कंडीशनर |
| दरवाजे: | सामने का दरवाजा और पीछे का दरवाजा | इन्सुलेशन: | पीईएफ 20 मिमी |
| प्रमुखता देना: | बैटरी ट्रे के साथ बाहरी दूरसंचार कैबिनेट,दो दरवाज़े वाला आउटडोर दूरसंचार कैबिनेट,पीडीयू के साथ बाहरी दूरसंचार कैबिनेट |
||
उत्पाद विवरण
एयर कंडीशनर के साथ डबल-डोर आउटडोर टेलीकॉम कैबिनेट पीडीयू और बैटरी ट्रे के साथ
1. एयर कंडीशनर के साथ डबल-डोर आउटडोर दूरसंचार कैबिनेट परिचय
1.1 एयर कंडीशनर के साथ डबल-डोर आउटडोर दूरसंचार कैबिनेट सामग्री
कैबिनेट जस्ती स्टील से बना है, दोहरी दीवार, मोटाईः 1.2 मिमी, 20 मिमी पीईएफ के साथ।
1.2 एयर कंडीशनर के साथ डबल-डोर आउटडोर टेलीकॉम कैबिनेट संरचना
कैबिनेट में उपकरण की स्थापना के लिए 19 ′′ रेल शामिल है।
1.3 कैबिनेट दरवाजा और ताला
कैबिनेट में एक मुख्य दरवाजा शामिल है, बिल्कुल एक दरवाजा।
कैबिनेट दरवाजे में एम्बेडेड संरचना का प्रयोग किया जाता है।
दरवाजा खोलने का कोण 110° तक होता है और दरवाजा सीमा उपकरण खोलने के कोण को सीमित कर सकता है। ताला चोरी के सबूत तीन बिंदु ताला है, समर्थन लटकन। दरवाजा खोलने के लिए कुंजी शामिल है।
2. एयर कंडीशनर के साथ डबल-डोर आउटडोर दूरसंचार कैबिनेट तकनीकी पैरामीटर
| विन्यास | पद | तकनीकी पैरामीटर | |||
| कैबिनेट | मॉडल | ET7387115A-20U | |||
| सुरक्षा स्तर | IP55 | ||||
| बाहरी आयाम | H1150mm × W725mm × D870mm | ||||
| आंतरिक आयाम | 20 यू | ||||
| सामग्री |
जस्ती स्टील, 1.2 मिमी मोटाई, एकल दीवार। असर भागों की मोटाईः 2.0 मिमी |
||||
| इन्सुलेशन | 20 मिमी पीईएफ | ||||
| कोटिंग | पॉलिएस्टर पाउडर कोटिंग | ||||
| रंग | RAL7035 | ||||
| ताला | चोरी रोधी तीन बिंदु तालाबंदी प्रणाली | ||||
| हिंज | आंतरिक हिंज | ||||
| स्थापना विकल्प | फर्श पर लगा हुआ | ||||
| केबल रूटिंग | कैबिनेट के नीचे से केबल अंदर और बाहर | ||||
| रखरखाव | एक सामने का दरवाजा, एक पीछे का दरवाजा | ||||
| शीतलन | वैकल्पिक | एसी एयर कंडीशनर | डीसी एयर कंडीशनर | हीट एक्सचेंजर |
प्रत्यक्ष वेंटिलेशन |
| शीतलन क्षमता | 1500W | 1500W | 80W/K | 180CFM | |
| इनपुट वोल्ट | 220VAC 50HZ | 48 वीडीसी | 48 वीडीसी | 48 वीडीसी | |
| संचार | RS485 | RS485 | RS485 | / | |
| विद्युत वितरण इकाई | वोल्टेज | 200VAC240VAC (वैकल्पिक) | |||
| इनपुट | श्नाइडरDPN 2*10A/1p (वैकल्पिक) | ||||
| आउटपुट | श्नाइडरडीपीएन 2*16ए/1पी (वैकल्पिक) | ||||
| सेंसर | दरवाजा सेंसर, पानी सेंसर, तापमान और आर्द्रता सेंसर, धुआं सेंसर | ||||
| पर्यावरण निगरानी इकाई |
19 इंच की स्थापना, 1U ऊंचाई, 48VDC इनपुट वोल्टेज, संचार पोर्टः SNMP 9-तरफा निष्क्रिय स्विचिंग मान इनपुट, 6-तरफा सक्रिय स्विचिंग मान इनपुट, 6-तरफा रिले आउटपुट। |
||||
| अन्य | प्रकाश के लिए 48VDC एलईडी लैंप,एलईडी स्विच | ||||
| पर्यावरण | कार्य तापमान | -40°C ~+55°C (+सौर विकिरण) | |||
| भंडारण तापमान | -40°C~+70°C | ||||
| कार्यशील आर्द्रता | 5%~95% ((कोई संघनक नहीं) | ||||
| कार्य ऊंचाई | 0~4000 मीटर | ||||
3. एयर कंडीशनर के साथ डबल-डोर आउटडोर दूरसंचार कैबिनेट विशेषताएं
3.1 कैबिनेट धूल, धूप और वर्षा प्रतिरोधी है, जिसका उपयोग बाहरी वातावरण में किया जाता है।
3.2 कैबिनेट शीतलन 80W/K हीट एक्सचेंजर का उपयोग करता है.
3.3 जिसमें एक AV220V रोशनी वाला एलईडी लैंप शामिल है, जो कैबिनेट के शीर्ष पर स्थापित है।
3.4 दो दरवाजे सेंसर सहित, एक एलईडी लैंप चालू/बंद करने के लिए प्रयोग किया जाता है, दूसरा खुला दरवाजा अलार्म के लिए प्रयोग किया जाता है।
3.5 कैबिनेट का लेआउट उचित है, जिससे केबल तक पहुंच, फिक्सिंग और ग्राउंडिंग में आसानी होगी। कैबिनेट के निचले भाग में केबल इनलेट हैं।

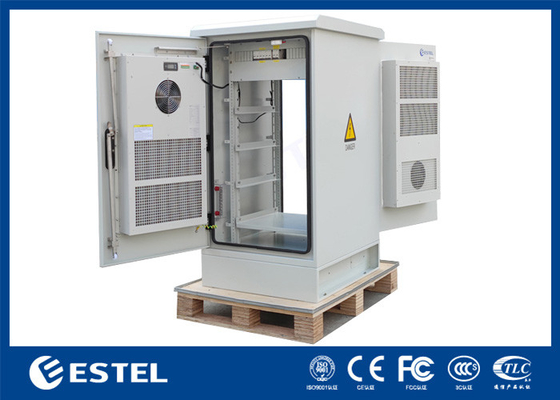

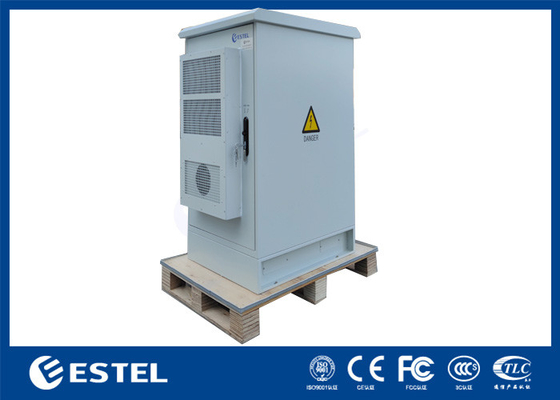

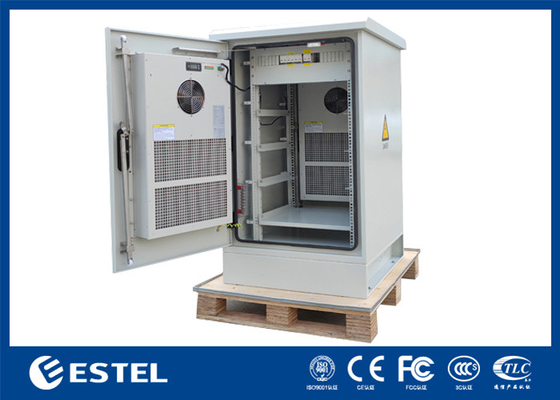

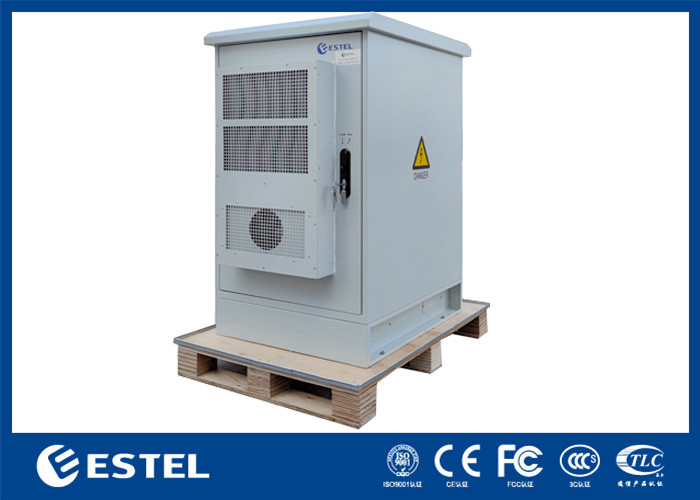

4कैबिनेट चित्रः
5. तकनीकी विनिर्देश
(1) लागू पर्यावरणीय परिस्थितियाँ:
- ऑपरेटिंग तापमानः -40°C ~ + 75°C
- भंडारण तापमानः -50°C ~ + 70°C
- परिवहन तापमानः -50°C ~ + 70°C
- सापेक्ष आर्द्रता (आरएच): 5%~99%
- हवा का दबावः 62kPa ~ 101kPa (0m ~ 5000m ऊंचाई के समान)
(2) सामग्रीः अच्छी गुणवत्ता का जस्ती स्टील
(3) सतह उपचारः पाउडर-कोट पेंट, आउटडोर पॉलिएस्टर हल्का ग्रे RAL 7035 कोटिंग
(4) प्रवेश सुरक्षाः IP55
(5) लौ retardance: GB5169.7 परीक्षण A के अनुरूप
(6) इन्सुलेशन प्रतिरोधःग्राउंडिंग डिवाइस और कैबिनेट बॉडी पार्ट्स के बीच इन्सुलेशन प्रतिरोध 2×104M/500V ((DC) से कम नहीं है।
(7) वोल्टेज का सामना करेंःग्राउंडिंग डिवाइस और कैबिनेट बॉडी पार्ट्स के बीच प्रतिरोध वोल्टेज 3000V ((DC) / 1min से कम नहीं है।
6. सहायक उपकरण
6.1 सेवा प्रकाश
सर्विस लाइट का उपयोग कैबिनेट के अंदर अतिरिक्त प्रकाश प्राप्त करने के लिए किया जाता है। सर्विस लाइट 48 वीडीसी है, जो कैबिनेट के शीर्ष पर स्थापित है।
6.2 हीट एक्सचेंजर
कैबिनेट में कैबिनेट के दरवाजे पर स्थापित 80W/K हीट एक्सचेंजर शामिल है।
7पैकेजिंग
लकड़ी के मामले की पैकेजिंग
