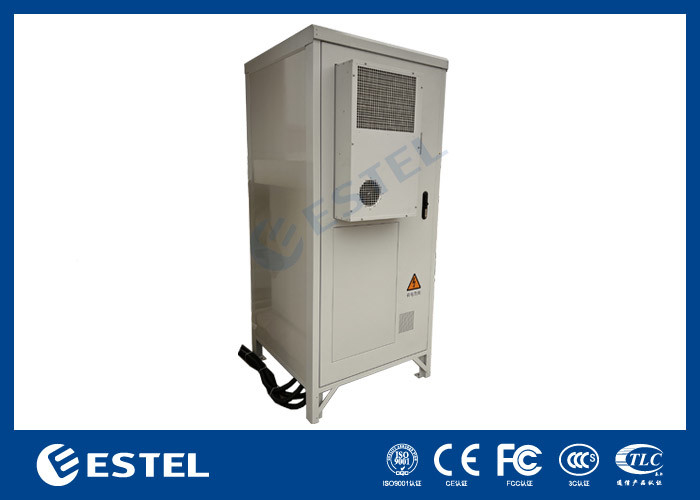

हाइब्रिड दूरसंचार बिजली प्रणाली 48VDC 300A 40U शीतलन के साथ आउटडोर दूरसंचार कैबिनेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | ISO9001, CE, RoHs |
| मॉडल संख्या: | ET9090210C-20U |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | लकड़ी का मामला |
| प्रसव के समय: | 4-6 सप्ताह |
| भुगतान शर्तें: | एल/सी, वेस्टर्न यूनियन, टी/टी |
| आपूर्ति की क्षमता: | 2000 पीसी / माह |
|
विस्तार जानकारी |
|||
| सामग्री: | जस्ती स्टील, गर्मी इन्सुलेशन के साथ दोहरी दीवार | स्थापित करने की विधि: | फ्लोर माउंट |
|---|---|---|---|
| उपकरण रैक: | 19 इंच रैक, 40यू | शीतलन विधि: | एयर कंडीशनर और पंखा |
| सुरक्षा प्रवेश: | आईपी55 | शिपिंग बंदरगाह: | शेन्ज़ेन |
| प्रमुखता देना: | 40U आउटडोर दूरसंचार कैबिनेट,300A आउटडोर दूरसंचार कैबिनेट,48 वीडीसी आउटडोर दूरसंचार कैबिनेट |
||
उत्पाद विवरण
हाइब्रिड दूरसंचार बिजली प्रणाली 48VDC 300A 40U शीतलन के साथ आउटडोर दूरसंचार कैबिनेट
परिचय
हाइब्रिड टेलीकॉम पावर सिस्टम 48 वीडीसी 300 ए 40 यू आउटडोर टेलीकॉम कैबिनेट एक आउटडोर कैबिनेट है जो वायरलेस संचार साइटों के लिए एक सुरक्षित और विश्वसनीय भौतिक कार्य वातावरण प्रदान करता है।प्रणाली में बाहरी कैबिनेट जैसे कार्य शामिल हैं,तापमान नियंत्रण उपकरण,और पर्यावरण निगरानी. बिजली आपूर्ति प्रणाली और एसी/डीसी बिजली वितरण इकाई उपयोगकर्ता की आवश्यकताओं के अनुसार कैबिनेट के अंदर स्थापित किया जा सकता है.जबकि स्थापना अंतरिक्ष उपयोगकर्ता उपकरण और बैकअप बैटरी के लिए आरक्षित है.
हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेट मुख्य विशेषताएंः
·एक कैबिनेट का क्षेत्रफल 1 वर्ग मीटर से कम है,साइट का पता प्राप्त करना आसान है
·तापमान नियंत्रण प्रणाली:सजद रखरखाव, सफाई और प्रतिस्थापन
·मजबूत चोरी रोधी क्षमता:आंतरिक हिंज,अंतर्निहित दरवाजा,बाहरी लटकन का समर्थन
·सुक्ष्म उपखंड तापमान नियंत्रण,अधिकतम ऊर्जा बचत
हाइब्रिड दूरसंचार पावर सिस्टम 48VDC 300A 40U आउटडोर दूरसंचार कैबिनेट विन्यास
| बुनियादी जानकारी | |
| बाहरी आकार |
800mm ((W) x940mm ((D) x2050mm ((H) (तापमान विनियमन प्रोप्लुशन शामिल हैं) |
| कवर क्षेत्र | 800mm ((W) x700mm ((D) |
| आधार की ऊँचाई | 150 मिमी |
| वजन | ≤ 130 किलोग्राम (सजावट और बैटरी को छोड़कर) |
| उपयोगकर्ता स्थान | 37U |
| सामग्री |
दीवार:1.2 मिमी जस्ती स्टील शीट दरवाजा:1.5 मिमी जस्ती स्टील शीट |
| ताला | तीन बिंदु विरोधी चोरी ताला, यूरोप मानक और कोर, बदल सकते हैं या खुद से मिलान लटकन |
| तारों की स्थिति | नीचे और बाहर |
| तारों के छेद | 10xφ36 |
|
सुरक्षा स्तर |
IP55 |
| तापमान नियंत्रण की जानकारी | |
|
उपकरण डिब्बा |
मोडः हीट एक्सचेंजर ताप अपव्यय दक्षता:200W/K नामित वोल्टेज:48VDC नामित शक्ति:520W |
|
बैटरी कम्पोस्ट |
मोडःDC एयर कंडीशनर शीतलन क्षमता (L35/L35):500W नामित वोल्टेज:48VDC बिजली की खपत (L35/L35):160W |
| अन्य जानकारी | |
| प्रकाश व्यवस्था | डीसी-48वीएलईडी प्रकाश |
| धुआं सेंसर | 12 वीडीसी |
| बाढ़ सेंसर | शुष्क संपर्क |
|
तापमान और आर्द्रता सेंसर |
12 वीडीसी |
| पहुँच नियंत्रण | शुष्क संपर्क |
| पर्यावरण | |
| परिचालन तापमान | 10°C से +45°C |
| भंडारण तापमान | 40°C से +75°C |
| परिचालन आर्द्रता | 5% से 95% (गैर संक्षेपण) |
|
ऊंचाई |
0 से 4000 मीटर (यदि ऊंचाई सीमा के भीतर है) 3000 मीटर से 4000 मीटर तक,अधिकतम संचालन ऊंचाई के साथ तापमान 1°C घटता है 200 मीटर की वृद्धि) |
| आंतरिक रैक की जानकारी | |
|
उपकरण डिब्बा |
रैक मोडः IEC 60297-3 के अनुसार 19"स्पेस गहराई:400 मिमी ऊंचाई:20U उपलब्ध दूरी के सामने 19 ":180mn |
|
बैटरी कम्पोस्ट |
रैक मोडःदो समूह बैटरी ब्रैकेट प्रत्येक बैटरी ब्रैकेट की ऊंचाईः≥350 मिमी वैकल्पिकः लिथियम बैटरी के लिए 17U19 "रैक |
हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेट रेक्टिफायर:
यह हाइब्रिड पावर सिस्टम के लिए 19 इंच का सब-रैक है, फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए 5 यू ऊंचाई कॉम्पैक्ट डिजाइन के साथ।प्रणाली की अधिकतम शक्ति 150A है,एसी इनपुट/डीसी इनपुट/बैटरी/लोड एमसीबी के साथ।
रेक्टिफायर की मुख्य विशेषताएंः
·विस्तृत इनपुट वोल्टेज रेंजः रेक्टिफायर के लिए 85 से 290VAC और MPPT के लिए 120 से 420VDC
·सिधा करनेवाला,एमपीपीटी और नियंत्रक गर्म प्लग करने योग्य,आसान और त्वरित ऑनलाइन रखरखाव हैं
·कम परिचालन लागत के लिए 96% तक उच्च दक्षता
·ईथरनेट,एसएनएमपी,मोडबस और आरएस485 संचार इंटरफेस का समर्थन करता है
| इनपुट वितरण | ||
| एसी | डीसी | |
| इनपुट मोड | 220VAC एकल-चरण | 120VDC से 425VDC |
| इनपुट आवृत्ति | 45 से 65 हर्ट्ज,नामित मानः50 हर्ट्ज/60 हर्ट्ज | / |
| इनपुट क्षमता | 63A/2Px1 | 63A/2Px5 |
| एसपीडी | 20kA/40kA,8/20μs | |
| आउटपुट वितरण | ||
| रेक्टिफायर | सौर मॉड्यूल | |
| आउटपुट वोल्टेज | -42 से -58 वीडीसी,नाम मूल्यः -53.5 वीडीसी | -42 से -58 वीडीसी,नामित मानः -54.5 वीडीसी |
| बैटरी ब्रेकर्स | 125A/2P | |
| लोड ब्रेकर | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| डीसी एसपीडी | 20kA/40kA,8/20μs | |
| मॉड्यूल | ||
| रेक्टिफायर मॉड्यूल | सौर मॉड्यूल | |
| इनपुट वोल्ट |
85 से 290VAC, नामित 220VAC |
120 से 420 वीडीसी, 340 वीडीसी |
| दक्षता | >96% | >96% |
| नामित शक्ति | 3000W ((176 से 290VAC) | 3000W ((200 से 425VAC) |
|
कार्य तापमान |
-10°C से +75°C ((पूरी आउटपुट 55°C से नीचे) | -10°C से +75°C (पूर्ण आउटपुट 50°C से नीचे) |
| नियंत्रक | |
| सिग्नल इनपुट | 3Al ((2 बैटरी तापमान,1 परिवेश तापमान),2RS485,7 DI |
| अलार्म आउटपुट | 6 शुष्क संपर्क |
| संचार पोर्ट | RS485,SNMP |
| प्रदर्शन मोड | एलसीडी |
| प्रणाली | |
| आयाम (WxDxH) | 482x350.6×9U,≤30kg ((मॉड्यूल के बिना) |
| शीतलन मोड | प्राकृतिक शीतलन |
| रखरखाव मोड | फ्रंट मेंटेनेंस, सपोर्ट मॉड्यूल ग्रेड परिवर्तन |
| सुरक्षा स्तर | IP20 |
| पर्यावरण | |
| परिचालन तापमान | -10°C से +50°C |
| भंडारण तापमान | -40°C से +75°C |
| परिचालन आर्द्रता | 5% से 95% तक (गैर संक्षेपण) |
|
ऊंचाई |
0 से 4000 मीटर ((यदि ऊंचाई 3000 मीटर से 4000 मीटर के दायरे में है, अधिकतम परिचालन तापमान 200 मीटर की ऊंचाई के साथ 1 डिग्री सेल्सियस कम हो जाता है) |
*अनुकूलित डिजाइन उपलब्ध है।

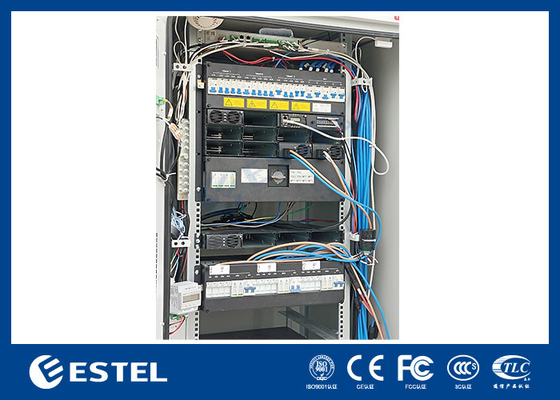

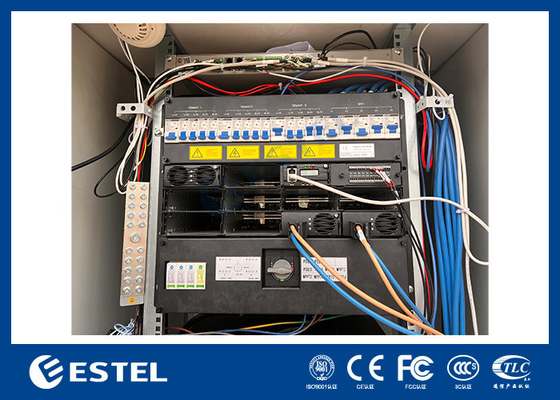

रेक्टिफायर चित्रः
कार्य सिद्धांत:
सामान्यतः बिजली प्रणाली एक समानांतर फ्लोटिंग चार्ज स्थिति में चलती है, यानी रेक्टिफायर मॉड्यूल,सोलर मॉड्यूल,लोड और बैटरी समानांतर कार्य करते हैं।सौर मॉड्यूल और रेक्टिफायर मॉड्यूल बिजली संचार उपकरणों और बैटरी के लिए फ्लोटिंग चार्ज करंट प्रदान करते हैंयदि सौर मॉड्यूल की आउटपुट शक्ति सभी भारों को खिलाने के लिए अपर्याप्त है, तो रेक्टिफायर मॉड्यूल संचार उपकरणों के लिए पूरक शक्ति प्रदान करेगा।
जब बिजली की आपूर्ति बंद हो जाती है, तो रेक्टिफायर मॉड्यूल काम करना बंद कर देता है। यदि सौर ऊर्जा की आपूर्ति सामान्य है, तो सौर मॉड्यूल संचार उपकरणों को खिलाएगा और बैटरी को चार्ज करेगा।यदि सौर मॉड्यूल की आउटपुट शक्ति सभी भारों को खिलाने के लिए अपर्याप्त है, बैटरी संचार उपकरणों के लिए पूरक शक्ति प्रदान करेगी।
जब बिजली की आपूर्ति बंद हो जाती है, तो रेक्टिफायर मॉड्यूल काम करना बंद कर देता है।जब बैटरी का डिस्चार्ज जनरेटर के स्टार्ट होने तक एक समय के लिए जारी रहता है,.मॉनिटर जनरेटर के लिए प्रारंभ संकेत भेजता है. जनरेटर rectifier मॉड्यूल के लिए एसी इनपुट शक्ति प्रदान करता है,तो रेक्टिफायर संचार उपकरणों को फिर से बिजली की आपूर्ति कर सकते हैं और खपत की भरपाई करने के लिए बैटरी चार्जजनरेटर के स्टॉप पॉइंट पर पहुंचने पर, मॉनिटर यूनिट जनरेटर को स्टॉप सिग्नल भेजती है, और जनरेटर बंद हो जाता है।
IP55/IP65
IP55= घोंसले की विशेषताएंः
धूल, तेल और अन्य गैर संक्षारक सामग्री से पूर्ण सुरक्षा
संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
पानी से सुरक्षा, किसी भी दिशा से संलग्नक के खिलाफ एक नोजल द्वारा प्रक्षेपित पानी तक
दीवार पर लगाए जाने वाले, स्वतंत्र खड़े, खलिहान, और टेलीग्राफ पोल माउंट में उपलब्ध
सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएं उपलब्ध हैं
IP65= घेरों की विशेषताएंः
धूल, तेल और अन्य गैर संक्षारक सामग्री से पूर्ण सुरक्षा
संलग्न उपकरणों के संपर्क से पूर्ण सुरक्षा
पानी से सुरक्षा, किसी भी दिशा से संलग्नक के खिलाफ एक नोजल द्वारा प्रक्षेपित पानी तक
दीवार पर लगाए जाने वाले, स्वतंत्र खड़े, खलिहान, और टेलीग्राफ पोल माउंट में उपलब्ध
सिल्क-स्क्रीनिंग लोगो, एनोडाइजिंग या उत्कीर्णन सेवाएं उपलब्ध हैं
कटआउट,इन्सुलेशन, हिंज, लॉक या लॉक के साथ कस्टम
हाइब्रिड टेलीकॉम पावर सिस्टम 48VDC 300A 40U आउटडोर टेलीकॉम कैबिनेट विशेषताएंः
| विशेषताएं | विवरण |
|
मॉड्यूल विशेषता
|
सौर मॉड्यूल में अधिकतम पावर पॉइंट ट्रैकिंग फ़ंक्शन है। अधिकतम पावर पॉइंट ट्रैकिंग सटीकता 99.5% से अधिक है |
| रेक्टिफायर मॉड्यूल सक्रिय शक्ति कारक मुआवजा प्रौद्योगिकी को अपनाता है, शक्ति कारक मूल्य 0 तक है।99 | |
| रेक्टिफायर मॉड्यूल की अधिकतम दक्षता 93% से अधिक है | |
| सौर मॉड्यूल की अधिकतम दक्षता 95% से अधिक है | |
| सौर मॉड्यूल और रेक्टिफायर मॉड्यूल में उच्च शक्ति घनत्व है | |
| सौर मॉड्यूल और रेक्टिफायर मॉड्यूल गैर-विनाशकारी हॉट स्वैप तकनीक को अपनाते हैं, यानी प्लग-एंड-प्ले। सौर मॉड्यूल और रेक्टिफायर मॉड्यूल को बदलने में एक मिनट से भी कम समय लगता है | |
| सौर मॉड्यूल और रेक्टिफायर मॉड्यूल में आउटपुट ओवर वोल्टेज सुरक्षा कार्य है, जिसमें हार्डवेयर ओवर वोल्टेज सुरक्षा और सॉफ्टवेयर ओवर वोल्टेज सुरक्षा शामिल है।और सॉफ्टवेयर ओवर वोल्टेज सुरक्षा विकल्प के लिए दो मोड है: पहली बार ओवर वोल्टेज लॉकडाउन मोड, चौथी बार ओवर वोल्टेज लॉकडाउन मोड | |
| बैटरी प्रबंधन | बेहतरीन बैटरी प्रबंधन: बैटरी सुरक्षा, और कार्य जैसे स्वचालित वोल्टेज विनियमन, स्टेपलेस करंट लिमिटिंग, बैटरी क्षमता गणना,स्वचालित समानांतर/फ्लोट शुल्क रूपांतरण, ऑनलाइन बैटरी परीक्षण। |
| प्रकाश और बिजली का पूरक प्रबंधन | प्रकाश/बिजली के पूरक प्रबंधन का सही कार्य, जो सौर ऊर्जा आपूर्ति की प्राथमिकता प्राप्त कर सकता है और सौर ऊर्जा के उपयोग को अधिकतम कर सकता है |
| शक्ति सांख्यिकी | लोड बिजली की खपत, सौर ऊर्जा से उत्पन्न ऊर्जा, नेटवर्क से उत्पन्न ऊर्जा, डीजी से उत्पन्न ऊर्जा, बैटरी डिस्चार्ज, बैटरी चार्ज |
| डेटा रिकॉर्ड |
ऐतिहासिक आंकड़ों का 90 दिन का रिकॉर्ड, ऐतिहासिक आंकड़े अपलोड किए जा सकते हैं। इतिहास अलार्म के 200 रिकॉर्ड, बैटरी परीक्षण डेटा के 10 समूह |
| अलार्म कार्य | पूर्ण दोष सुरक्षा और दोष अलार्म कार्य |
| नेटवर्क डिजाइन |
नेटवर्क लचीलापन के लिए सूखे संपर्क और अन्य संचार बंदरगाह प्रदान करना; निकटतम अंत सॉफ्टवेयर उन्नयन और अनियंत्रित संचालन को सक्षम करना |
| मानवीकृत संचालन इंटरफ़ेस |
एलसीडी को 15 डिग्री के कोण के साथ डिज़ाइन किया गया है, जो उपयोगकर्ता के संचालन के लिए अधिक सहज और सुविधाजनक है। एलसीडी के माध्यम से सिस्टम के परिचालन मापदंडों, सांख्यिकी और ऐतिहासिक अलार्म की जांच करें। एलसीडी के माध्यम से प्रणाली को मैन्युअल रूप से नियंत्रित करें |
| बिजली से सुरक्षा | एसी और डीसी पक्षों पर पूर्ण बिजली सुरक्षा डिजाइन |
| ऊर्जा-बचत डिजाइन | यह प्रणाली, रेक्टिफायर मॉड्यूल के नींद ऊर्जा-बचत कार्य के अतिरिक्त, सौर ऊर्जा के उपयोग को भी समर्थन देती है और भार के लिए सौर ऊर्जा इनपुट के उपयोग को प्राथमिकता देती है, सौर ऊर्जा का पूर्ण उपयोग करती है,ऊर्जा की बचत और ग्रीनहाउस गैस उत्सर्जन को कम करना |
| बाहरी प्रकार | सिस्टम सुरक्षा स्तर IP55 तक है, बाहर इस्तेमाल किया जा सकता है। प्रणाली कॉम्पैक्ट और स्थापित करने में आसान है |
|
प्रणाली
|
प्रणाली में सभी उपकरण सामने रखरखाव का समर्थन करते हैं |
| प्रणाली रेक्टिफायर मॉड्यूल नींद प्रौद्योगिकी, दोहरी स्थिर राज्य contactor, कम शक्ति शंट और प्रशंसक गति समायोज्य प्रौद्योगिकी को अपनाता है, और अधिक प्रमुख ऊर्जा की बचत समारोह है | |
| वैकल्पिक एसी हीटर प्रणाली कम तापमान में विश्वसनीयता से काम करता है | |
| दूरस्थ निगरानी | मॉडम जीपीआरएस फ़ंक्शन के साथ कॉन्फ़िगर किया गया है जो इंटरनेट सर्वर को डेटा प्रदान करके दूरस्थ निगरानी का एहसास कर सकता है |
ऊर्जा भंडारण के लिए आवेदन
हमारे कैबिनेट व्यापक रूप से आउटडोर संचार उद्योग में प्रयोग किया जाता है। कैबिनेट विभिन्न संचार उपकरण, रेक्टिफायर बिजली की आपूर्ति प्रणाली, निगरानी इकाई, बैटरी, ऑप्टिकल फाइबर,आदि. सड़कों, इमारतों की छतों, पहाड़ों की चोटी, शहरी, ग्रामीण, आवासीय क्षेत्रों और अन्य क्षेत्रों में उपयोग के लिए उपयुक्त है।

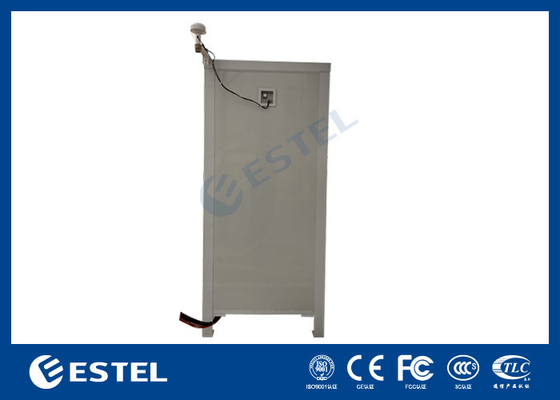

कैबिनेट चित्र:
