4जी/ वाईफाई रिमोट एनवायरनमेंट मॉनिटरिंग यूनिट सुरक्षा निगरानी प्रणाली समर्थन RS485
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | ESTEL |
प्रमाणन: | ISO |
मॉडल संख्या: | FSU1000 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Depending on order quantity |
पैकेजिंग विवरण: | कार्टून |
प्रसव के समय: | 15 से 20 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, पेपैल |
आपूर्ति की क्षमता: | प्रति माह 2000 सेट |
विस्तार जानकारी |
|||
काम कर रहे बिजली की आपूर्ति: | 12VDC इनपुट | शिष्टाचार: | मोडबस-टीसीपी, एसएनएमपी, कैरियर बी पोर्ट |
---|---|---|---|
अलार्म लॉग और ऐतिहासिक डेटा: | विश्लेषण के लिए अलार्म रिकॉर्ड करें | आयाम: | 120*104*28 मिमी |
संचार मोड: | RS232 वास्तविक समय संचार या RS485 बस नेटवर्किंग | आईपी ग्रेड: | IP20 |
प्रमुखता देना: | 4जी दूरस्थ पर्यावरण निगरानी इकाई,वाई-फाई दूरस्थ पर्यावरण निगरानी इकाई,RS485 सुरक्षा निगरानी प्रणाली |
उत्पाद विवरण
4जी/ वाईफ़ाई रिमोट मॉनिटरिंग वातावरण/ सुरक्षा निगरानी प्रणाली समर्थन RS485
4जी/ वाईफाई दूरस्थ निगरानी वातावरण/ सुरक्षा निगरानी प्रणाली का परिचय

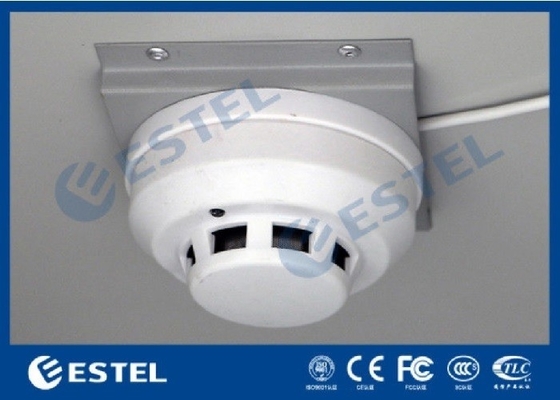

4जी/ वाईफाई रिमोट मॉनिटरिंग पर्यावरण/ सुरक्षा निगरानी प्रणाली स्थानीय सेंसरों (जैसे धुआं सेंसर, दरवाजा सेंसर, पानी का रिसाव, अवरक्त आदि) की स्थिति एकत्र कर सकती है,बुद्धिमान तापमान और आर्द्रता, एयर कंडीशनिंग, बिजली वितरण और अन्य वास्तविक समय डेटा,
मानक समर्थन 100 एमबीपीएस ईथरनेट डेटा ट्रांसमिशन.
उच्च विन्यास संस्करण वैकल्पिक वाईफाई या 4जी और डेटा संचरण के अन्य रूप हो सकते हैं, सुरक्षित और विश्वसनीय, व्यापक अनुप्रयोग, मजबूत स्थिरता विशेषताओं के साथ।
4जी/ वाईफाई दूरस्थ निगरानी वातावरण/ सुरक्षा निगरानी प्रणाली अनुप्रयोग
श्रृंखला के उत्पादों का व्यापक रूप से वातानुकूलन, ऊर्जा बचत अनुप्रयोगों, डेटा अधिग्रहण, प्रोटोकॉल रूपांतरण, बिजली वितरण और अन्य उद्योगों में उपयोग किया जाता है।
- स्विचिंग डेटा अधिग्रहणः यह 4 सार्वभौमिक स्विचिंग डेटा अधिग्रहण से लैस है, जो एक्सेस कर सकता है
- चालू-बंद नियंत्रणः एक स्विच एक सामान्य नियंत्रण के रूप में विन्यस्त है, और एक अन्य एक शक्ति के साथ विन्यस्त है
- डाटा ट्रांसमिशनः RS485 इंटरफेस या RS232 इंटरफेस के माध्यम से स्थानीय डिवाइस नियंत्रक से कनेक्ट करें,
- मल्टी-बिट मशीनों का समर्थन करता हैः मॉड्यूल के सभी सीरियल पोर्ट को एकाधिक में स्वतंत्र रूप से रिपोर्ट किया जा सकता है
- प्रोटोकॉल सीरियल पोर्ट विविधीकरणः प्रोटोकॉल अग्रेषण का समर्थन करता है और सीरियल पोर्ट (मुख्य,
- अनुकूलितः छोटे आकार और आकार आवश्यकता के अनुसार अनुकूलित किया जा सकता है, टर्मिनल इंटरफ़ेस, सुरक्षा
उत्पाद की जानकारी
मॉडल का प्रदर्शन
मॉडल | डीआई*4 | DO*2 | रिसाव*1 | RS485 | RS232 | नेटवर्क इंटरफ़ेस | 4जी |
एफएसयू मिनी-ए | √ | × | √ | 1 | × | 1 | × |
एफएसयू मिनी-बी | √ | √ | √ | 2 | 1 | 1 | × |
एफएसयू मिनी-सी | √ | √ | √ | 2 | 1 | 1 | √ |

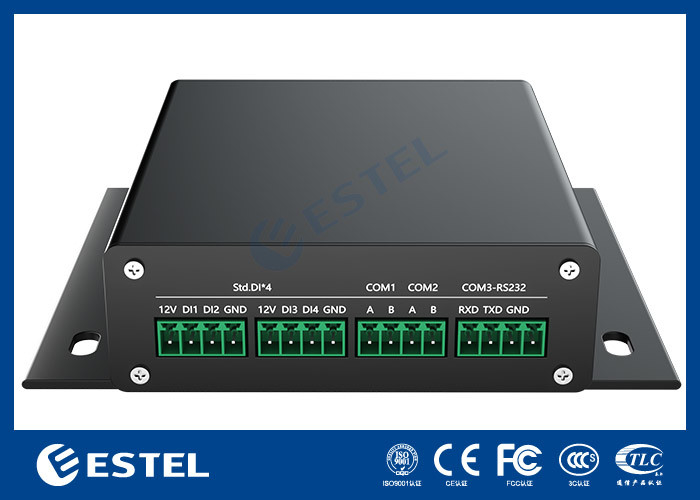

इंटरफेस की विस्तृत परिभाषा
इंटरफेस | पहचान | विवरण |
विद्युत आपूर्ति | V+(DC12V) | पावर सप्लाई इनपुट पॉजिटिव, वोल्टेज इनपुट रेंज 6-18V |
विद्युत आपूर्ति | V- ((DC12V) | पावर इनपुट नकारात्मक इलेक्ट्रोड |
पानी के रिसाव का पता लगाना | W+ | पानी विसर्जन रस्सी या टैबलेट के लिए पता लगाने के केबल में से एक कनेक्ट |
पानी के रिसाव का पता लगाना | W- | अन्य केबल कनेक्ट करें. पानी डुबकी शीट और पानी डुबकी केबल कई समानांतर कनेक्शन का समर्थन |
केबल इंटरफेस | 100 एमबीपीएस ईटीएच | नेटवर्क केबल प्रविष्टि |
पावर आउटपुट | 12V |
बाहरी सेंसर बिजली की आपूर्ति आउटपुट शक्ति सकारात्मक है, आउटपुट क्षमता एडाप्टर द्वारा निर्धारित किया जाता है |
पावर आउटपुट | जीएनडी |
बाहरी सेंसर बिजली की आपूर्ति आउटपुट बिजली की आपूर्ति, सक्रिय इनपुट स्विचिंग सिग्नल ग्राउंड |
डीआई आउटपुट | DI1-DI4 |
स्विचिंग इनपुट पिन, निष्क्रिय संपर्क 12V और DI, सक्रिय संपर्क DI और GND को जोड़ता है |
डीओ आउटपुट | आरईएल | स्विचिंग रिले आउटपुट आम अंत |
डीओ आउटपुट | NO1 | स्विच रिले के आउटपुट हमेशा खुला है |
डीओ आउटपुट | 12V1 | नियंत्रित बिजली की आपूर्ति सकारात्मक है |
डीओ आउटपुट | जीएनडी | नियंत्रित बिजली की आपूर्ति नकारात्मक |
सीरियल पोर्ट | COM1-A | सीरियल पोर्ट 1RS485 अंतर एक ही दिशा में भेजने और प्राप्त करने के लिए |
सीरियल पोर्ट | COM1-B | सीरियल पोर्ट 1RS485 ट्रांसमिशन और रिसीविंग रिवर्स टर्मिनल |
सीरियल पोर्ट | COM2-A | सीरियल पोर्ट 2RS485 अंतर भेजता है और एक ही दिशा में प्राप्त करता है |
सीरियल पोर्ट | COM2-B | सीरियल पोर्ट 2RS485 ट्रांसमिशन और रिसीविंग रिवर्स एंड |
सीरियल पोर्ट | COM3-RXD | सीरियल पोर्ट 3RS232 रिसीवर अंत दूसरे डिवाइस के ट्रांसमिटर अंत से कनेक्ट होता है |
सीरियल पोर्ट | COM3-TXD | सीरियल पोर्ट 3RS232 भेजने के अंत दूसरे डिवाइस के प्राप्त करने के अंत से कनेक्ट करता है |
सीरियल पोर्ट | COM3-GND | सीरियल पोर्ट 3RS232 सिग्नल ग्राउंड दूसरे डिवाइस के RS232 ग्राउंड से कनेक्ट करता है |

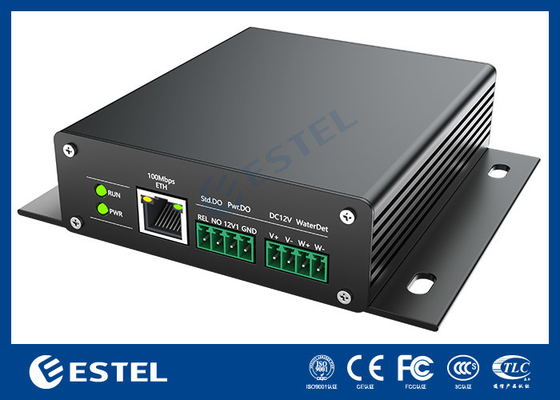

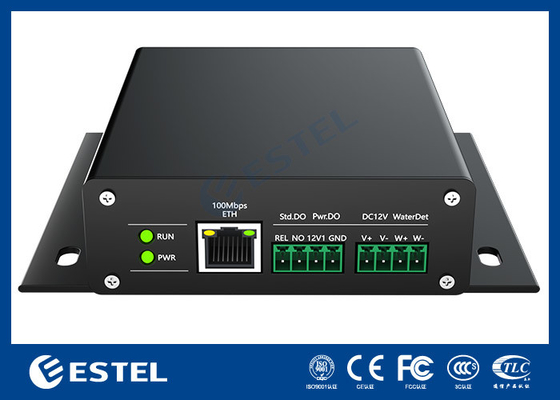

सूचक प्रकाश
इंटरफेस | पहचान | विवरण |
पावर एलईडी | पीडब्ल्यूआर | बिजली की आपूर्ति की स्थिति को दर्शाता है। बिजली चालू होने के बाद, यह स्थिर है |
ऑपरेटिंग लीड | चलाना | संकेतक चल रहा है स्थिति दर्शाता है। संकेतक 1s के अंतराल पर प्रणाली और सॉफ्टवेयर सामान्य रूप से चल रहा है के बाद चमकता है |
नेटवर्क इंटरफेस एलईडी | ईटीएच | बाएं और दाएं नेटवर्क पोर्ट संकेतक कनेक्शन की स्थिति और डेटा भेजने और प्राप्त करने की स्थिति दर्शाता है |
पद | पैरामीटर |
इनपुट वोल्ट | 12V±50% (6-18V), इनपुट शॉर्ट-सर्किट सुरक्षा के साथ, ओवरवोल्टेज मेनबोर्ड को नुकसान पहुंचाएगा |
कुल विद्युत खपत | स्टैंडबाय बिजली की खपत 1W से कम, स्टैंडबाय करंट 0.1A ((12V इनपुट से कम) |
विद्युत आपूर्ति क्षमता | मेजबान के सभी बाहरी बिजली की आपूर्ति 12W से अधिक नहीं है, यानी 12V1A. पावर एडाप्टर द्वारा सीमित किया जा सकता है |
सीरीज दर | अधिकतम बाउड दर 115,200 बीपीएस से अधिक है |
ऑपरेशन तापमान | -5 ~ 55°C, (भंडारण तापमान -40 ~ 70°C) |
परिचालन आर्द्रता | 10 ~ 95%, (स्टोरेज आर्द्रता 10 ~ 90%) |
आयाम | 120 * 104 * 28 मिमी |
आईपी ग्रेड | IP20 |
स्थापना
