लिनक्स ओएस ईएमयू इंटेलिजेंट मॉनिटरिंग यूनिट MODBUS RTU/TCP समर्थन के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | ISO |
| मॉडल संख्या: | FSU1000 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Depending on order quantity |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | 15 से 20 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 2000 सेट |
|
विस्तार जानकारी |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |

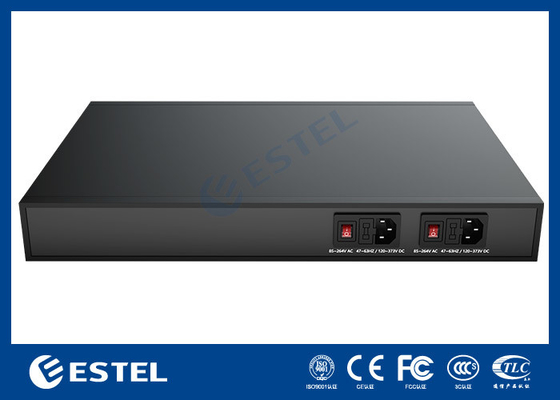

| विद्युत आपूर्ति: | VAC220/240; वीएसी220/240; VDC336/ DC 48V वीडीसी336/डीसी 48वी | Weight: | 2.0 kg |
| प्रमुखता देना: | टीसीपी ईएमयू बुद्धिमान निगरानी इकाई,लिनक्स ओएस ईएमयू बुद्धिमान निगरानी इकाई,मोडबस के साथ ईएमयू बुद्धिमान निगरानी इकाई |
||
उत्पाद विवरण
लिनक्स ऑपरेटिंग सिस्टम इंटेलिजेंट मॉनिटरिंग यूनिट एकीकृत विभिन्न पोर्ट ईएमयू
लिनक्स ऑपरेटिंग सिस्टम इंटेलिजेंट मॉनिटरिंग यूनिट इंटीग्रेट डिफरेंट पोर्ट्स ईएमयू उत्पाद अवलोकन
- बुद्धिमान निगरानी और अधिग्रहण इकाई, 1U ऊंचाई, लिनक्स प्रणाली, अंतर्निहित निगरानी सॉफ्टवेयर, यूपीएस, एयर कंडीशनिंग, वितरण कैबिनेट, तापमान और आर्द्रता, पानी,धुआं और अन्य व्यापक बिजली पर्यावरण उपकरण;
- बी/एस वास्तुकला के लिए सॉफ्टवेयर, वेब दूरस्थ पहुँच;
- यह प्रणाली ऊपरी परत निगरानी प्रणालियों या तृतीय-पक्ष प्रणालियों के एकीकरण के लिए मानक एसएनएमपी, एमओडीबीयूएस आरटीयू/टीसीपी और बी इंटरफेस प्रदान करती है।
हार्डवेयर विशेषताएंः

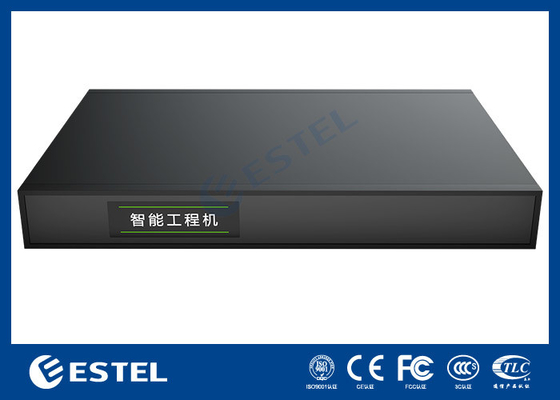

1) एक धातु शरीर के साथ एक 19 इंच मानक कैबिनेट माउंट आकार
2) एम्बेडेड इंडस्ट्रियल प्रोसेसर, एआरएम कॉर्टेक्स ए 35 512 एम मेमोरी, 16 जी स्टोरेज स्पेस, 5,000 एक्सेस पॉइंट्स और 50 मिलियन रिकॉर्ड स्टोरेज का समर्थन करता है।

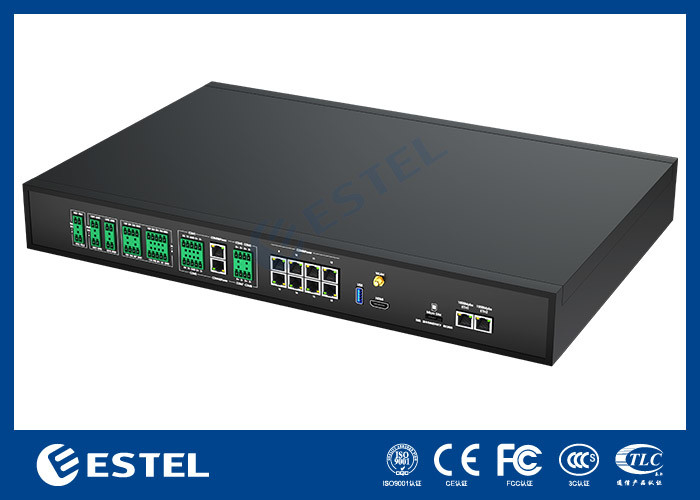

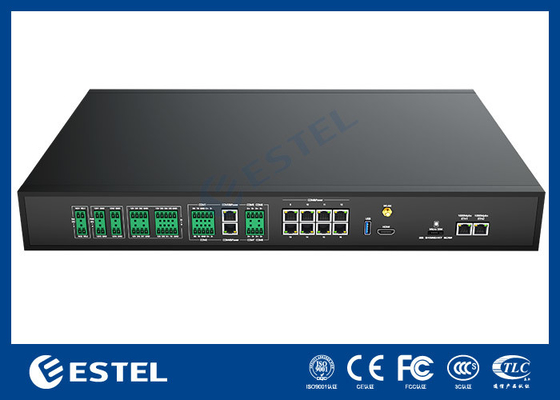

3) आठ RS485 पोर्ट, नौ DI पोर्ट, चार DO पोर्ट, एक USB पोर्ट और एक 100 Mbit/S ईथरनेट पोर्ट को एकीकृत करें।
4) अंतर्निहित 3G/4G मॉडेम/वाईफाई एक्सटेंशन का समर्थन करें।
5) मानक मेजबान 12V बाहरी आउटपुट के 5 समूह प्रदान करता है, पूरी मशीन की अधिकतम आउटपुट शक्ति 15W है, सेंसर बिजली की आपूर्ति की जरूरतों को पूरा करने के लिए।
सॉफ्टवेयर विशेषताएं:
1) लिनक्स ऑपरेटिंग सिस्टम, ओपन सोर्स, सुरक्षित और विश्वसनीय।
2) FSU निगरानी सॉफ्टवेयर से लैस, सहज ज्ञान युक्त इंटरफ़ेस, आसान संचालन, अंतर्निहित सॉफ्टवेयर, कोई स्थापना की आवश्यकता नहीं
3) सॉफ्टवेयर वास्तविक समय में ऑब्जेक्ट उपकरणों की निगरानी कर सकता है, नियंत्रण संचालन का समर्थन कर सकता है, और ऐतिहासिक डेटा और अलार्म रिकॉर्ड की क्वेरी कर सकता है।
4) बी/एस आर्किटेक्चर, प्रत्यक्ष वेब दूरस्थ पहुँच, क्लाइंट स्थापित करने की कोई आवश्यकता नहीं।
5) ऑनलाइन कॉन्फ़िगरेशन का समर्थन करें, अतिरिक्त कॉन्फ़िगरेशन टूल का उपयोग करने की आवश्यकता नहीं है, साइट पर डिबग करना आसान है।
पैरामीटर सूची
चित्र 1-1 ऑनबोर्ड पैरामीटर
| सीपीयू प्लेटफार्म | ARMCortex-A35 |
| आंतरिक भंडारण क्षमता (DDR) | 512 एम रैम |
| फ्लैश स्टोरेज | 16G EMMC |
| ऑपरेटिंग सिस्टम | लिनक्स |
चित्र 1-2 पोर्ट पैरामीटर
|
पावर इनपुट (वैकल्पिक) |
1) एकल बिजली की आपूर्ति VAC220/240; VDC336 2) डीसी 48 वी |
| 4 डीओ बंदरगाह | मानक डीओ आउटपुट सामान्य रूप से एनसी संकेत पर |
| 9 डीआई पोर्ट | धुआं सेंसर, दरवाजा स्थिति सेंसर और अवरक्त सेंसर से जुड़ने के लिए 8 सार्वभौमिक डीआई इनपुट (सूखा या गीला) प्रदान करता है; 1 समर्पित डीआई इनपुट (पानी पैड तक पहुंच) |
|
8-चैनल 485 सीरियल पोर्ट
|
RS485 संचार मोड का समर्थन करें, बाउड दर 1200 बीपीएस, 2400 बीपीएस, 4800 बीपीएस, 9600 बीपीएस, 19200 बीपीएस वैकल्पिक है। शब्द लंबाई 5-8 बिट्स; सत्यापन मोड कोई नहीं, विषम, यहां तक कि, मार्क, या स्पेस हो सकता है।स्टॉप बिट 1 या 2 बिट है. |
| 1 यूएसबी पोर्ट | 1 टाइप ए यूएसबी पोर्ट, 2.0 मानक (पूर्ण गतिः 12 एमबीआईटी/एस); यूएसबी कैमरा छवियों तक पहुंच, मानक यूएसबी फ्लैश ड्राइव और कीबोर्ड और माउस के लिए समर्थन |
| 1 डिबगिंग पोर्ट | यूएसबी प्रकार-सी |
| LAN1 पोर्ट | 10/100M, आधा/पूर्ण डुप्लेक्स अनुकूलन, नेटवर्क केबल स्वचालित क्रॉसओवर समारोह के साथ |
चित्र 1-3 पर्यावरणीय मापदंड
| पद | पैरामीटर |
| कार्यस्थल | अंदर |
| कार्य तापमान | 0°C+50°C |
| सापेक्ष आर्द्रता | 20%~85%, नॉन कंडेनसिंग |
| वायुमंडलीय दबाव | 70kPa106kPa |
| भंडारण तापमान | -40°C+70°C |
| शीतलन | प्राकृतिक शीतलन |
| वजन | 2.0 किलो |
| अन्य | धूल GR-63 के इनडोर मानकों को पूरा करती है। कोई संक्षारक गैस, ज्वलनशील गैस, तेल धुंध, जल वाष्प, टपकती या नमक आदि नहीं |
चित्र 1-4 सुरक्षा मानक पैरामीटर
| पद | मानक |
| इलेक्ट्रोस्टैटिक सुरक्षा | EN61000-4-2,3 ग्रेड, संपर्क/वायु डिस्चार्ज;6KV/8KV |
| बढ़त प्रतिरोध | EN61000-4-5,3ग्रेड, 4KV/2KV@8/20us&2Ω |
चित्र 1-5 बिजली सुरक्षा पैरामीटर
| परीक्षण पोर्ट | आईओ पोर्ट | सीरियल पोर्ट, ईथरनेट पोर्ट | पावर पोर्ट |
| आवेग वर्तमान 8/20us, सकारात्मक और नकारात्मक 5 बार प्रत्येक | अंतर-प्रणाली 5kA | अंतर-प्रणाली 5kA | अंतर-प्रणाली 5kA |
| सामान्य मोड 5kA | सामान्य मोड 5kA | सामान्य मोड 5kA |
चित्र 1-6 पैकेजिंग पैरामीटर
| पद | पैरामीटर |
| पैकेजिंग का आकार | L440mm*W200mm*H44mm |
| पैकिंग सूची |
मुख्य मशीन *1 माउंटिंग स्क्रू और लटकने वाले कान *1 उपयोगकर्ता पुस्तिका *1 परीक्षण रिपोर्ट *1 पावर कॉर्ड *1 प्रमाणपत्र *1 प्लास्टिक बैग और फोम *1 |
