बिजली वितरण और बैटरी मॉनिटर कार्य के साथ 18 किलोवाट क्षमता सुधारक बिजली प्रणाली
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| मॉडल संख्या: | ET48300-005 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | लकड़ी का मामला |
| प्रसव के समय: | 20-30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 8,000 सेट |
|
विस्तार जानकारी |
|||
| डीसी अधिकतम क्षमता: | 18kw | स्थापना मोड: | 19 इंच के रैक पर स्थापित, कैबिनेट में एम्बेडेड |
|---|---|---|---|
| सुधारक मॉड्यूल: | 3000W | एसी इनपुट वोल्टेज: | 220VAC एकल-चरण |
| आउटपुट वोल्टेज: | -43~-58VDC, रेटेड मूल्य: -53.5VDC | सुरक्षा स्तर: | IP20 |
| प्रमुखता देना: | बैटरी मॉनिटर के साथ रेक्टिफायर पावर सिस्टम,बिजली वितरण के साथ रेक्टिफायर पावर सिस्टम,18 किलोवाट क्षमता रेक्टिफायर पावर सिस्टम |
||
उत्पाद विवरण

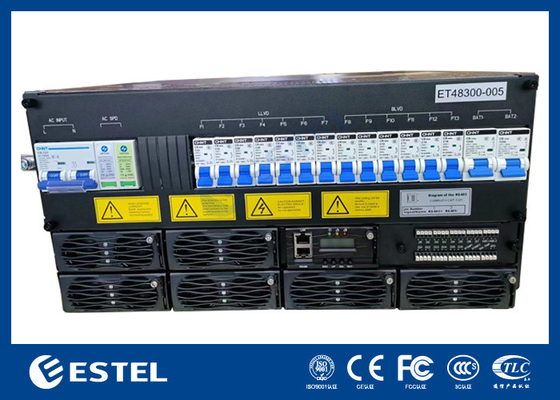

बिजली वितरण और बैटरी मॉनिटर फंक्शन के साथ 18kW क्षमता सुधारक पावर सिस्टम

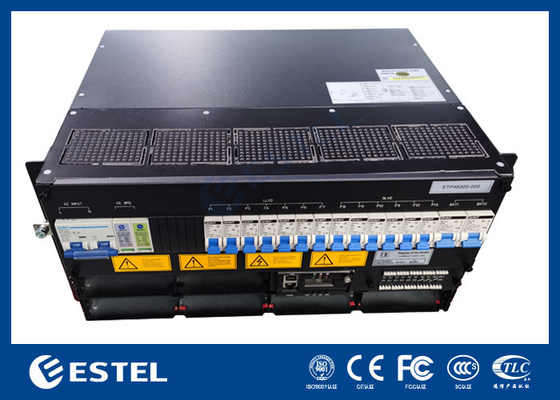

बिजली वितरण और बैटरी मॉनिटर फंक्शन के साथ 18kW क्षमता सुधारक पावर सिस्टम
ET48300-005 सब-रैक पावर सप्लाई फाइबर और माइक्रोवेव ट्रांसमिशन की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए 5U ऊंचाई कॉम्पैक्ट डिजाइन,
सिस्टम अधिकतम शक्ति 300A है, एसी/बैटरी/लोड एमसीबी के साथ।
केबल्स एमसीबी और बसबार के साथ सामने पहुंच रहे हैं।
> मानक 19-इंच चौड़ाई जिसका व्यापक उपयोग का लाभ है
> 5U ऊंचाई कॉम्पैक्ट डिजाइन, अंतरिक्ष और स्थापना लागत बचाया जा सकता है
> फ्रंट ऑपरेशन और केबल एक्सेस, अच्छी दिखने और सुरक्षित रखरखाव
> बेहतरीन बैटरी प्रबंधन, बैटरी के जीवन का विस्तार करता है और विभिन्न संचार पोर्ट प्रदान करता है,
RS485, इंटरनेट पोर्ट, शुष्क संपर्क आदि जो लचीले नेटवर्क और दूरस्थ निगरानी को सक्षम करता है
> रेक्टिफायर और कंट्रोलर गर्म प्लग करने योग्य, आसान और त्वरित ऑनलाइन रखरखाव
> व्यापक इनपुट वोल्टेज रेंज ((85-300Vac) बिजली ग्रिड अनुकूलन योग्य है
ET48300-005 में वितरण इकाई, रेक्टिफायर मॉड्यूल, रूपांतरण मॉड्यूल, निगरानी मॉड्यूल शामिल हैं।
विन्यास वैकल्पिक है, जैसा कि नीचे दी गई तालिका में हैः
| विन्यास | रेक्टिफायर मॉड्यूल | टिप्पणी |
| मानक | GB 4943 | विवरण के लिए, कृपया मॉड्यूल के विनिर्देश देखें |
| मानक | IEC/EN 62368-1 | |
| मानक | EN 55032 कक्षा A,GR1089 अंक 4,R3-10, R3-11, R3-12 कक्षा B उत्तरी अमेरिका द्वारा प्रमाणित | |
| मानक | EN300386,CLASSA |

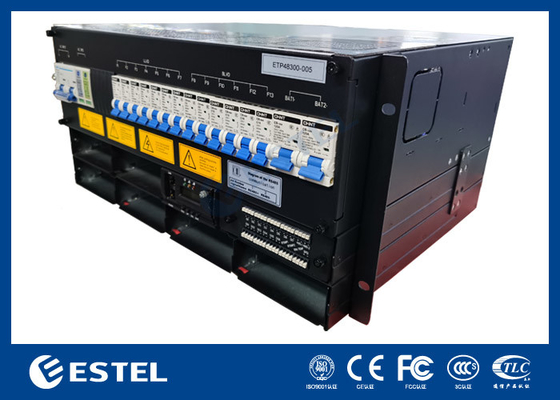

बिजली वितरण और बैटरी मॉनिटर फंक्शन के साथ 18kW क्षमता सुधारक पावर सिस्टम
प्रणाली विन्यास
दो संचालन विधियाँ:
(1) एसी इनपुट: एसी चालू होने के बाद स्टार्टअप रेक्टिफायर मॉड्यूल, आउटपुट -48Vdc, एक ही समय में बैटरी चार्ज करें और रूपांतरण मॉड्यूल को पावर दें, रूपांतरण मॉड्यूल 220Vac आउटपुट करता है।
सामान्य परिस्थितियों में, रेक्टिफायर मॉड्यूल और वितरण इकाई के मापदंड सभी निगरानी मॉड्यूल के नियंत्रण में होते हैं, जो पूर्व निर्धारित मापदंडों या उपयोगकर्ता के आदेशों के अनुसार काम करते हैं।यदि एसी बिजली की खराबी, बैटरी सिस्टम को बिजली देगी, और आउटपुट जारी रखेंगे - 48 वीडीसी और 220 वैक, बैटरी के निर्वहन के साथ, बैटरी का वोल्टेज गिरना शुरू हो जाता है, जब वोल्टेज 43 से कम होता है।2 वी + / - 0.5 वी, निगरानी मॉड्यूल बैटरी के तहत वोल्टेज संकेत भेजने और सीधे लोड आउटपुट बंद, तो बिजली प्रणाली काम करना बंद कर देगा। जब बाहरी एसी बिजली की आपूर्ति बहाल,प्रणाली सामान्य रूप से फिर से काम करेगा. (सभी उपरोक्त निगरानी डेटा सिस्टम डिफ़ॉल्ट मान हैं और उपयोगकर्ता द्वारा रीसेट किया जा सकता है)
(2) -48V इनपुट: कोई एसी करंट या कोई एसी कनेक्ट नहीं किया जाना चाहिए, बाहरी पावर -48V से -48V लोड पोर्ट, स्टार्टअप निगरानी और रूपांतरण मॉड्यूल, 220Vac आउटपुट तक पहुंच।
तापमान मुआवजा समारोह डिफ़ॉल्ट रूप से चालू है, जिसे यदि आवश्यक हो तो उपयोगकर्ता के आदेश से सक्रिय या अक्षम किया जा सकता है। ऑपरेशन तापमान ≥55°C,बिजली की आपूर्ति का आउटपुट पावर रैखिक रूप से कम हो जाएगा (@65°Cआउटपुट पावर 1300W होगी।
विनिर्देश
| प्रकार | ET48300-005 | |
| प्रणाली | आयाम | 482.0(W) *350.0(D) *5U(H) |
| वजन | ≤25 किलोग्राम (बिना रेक्टिफायर के) | |
| शीतलन मोड | प्राकृतिक शीतलन | |
| स्थापना मोड | कैबिनेट के अंदर 19 इंच के क्रैकर पर स्थापित | |
| केबलिंग मोड | प्रवेश और निकास | |
| रखरखाव मोड | अग्रिम रखरखाव, समर्थन मॉड्यूल स्तर परिवर्तन | |
| सुरक्षा स्तर | IP20 | |
| एसी वितरण | इनपुट मोड | 220VACएक चरण |
| इनपुट क्षमता | 1×100A/2P | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज,नामित मानः50 हर्ट्ज/60 हर्ट्ज | |
| एसीएसपीडी | 20kA/40kA,8/20μs | |
| डीसी वितरण | आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः-53.5 वीडीसी |
| अधिकतम क्षमता | 18 किलोवाट | |
| बैटरी ब्रेकर्स | 2×125A/1P | |
| लोडब्रेकर | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| डीसीएसपीडी | 10kA/,8/20μs | |
| रेक्टिफायर | इनपुट वोल्टेज | 85VAC ₹300VAC,नामित 220VAC |
| दक्षता | >96% | |
| नामित शक्ति | 3000W ((176~300VAC) | |
| कार्य तापमान | -40°C~+75°C ((पूरा आउटपुट50°C से नीचे) | |
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |
| वजन | ≤2kg | |
| शीतलन मोड | जबरन ठंडा करना | |
| शक्ति कारक | ≥0.99 | |
| टीएचडी | ≤ 5% | |
| नियंत्रक | सिग्नलइनपुट | 4AI ((3बैटरीटाइम, 1एम्बियंटटाइम), 7DI ((SPD,6commonDI) |
| अलार्म आउटपुट | 6सूखी संपर्क | |
| संचारपोर्ट | RS485,SNMP | |
| प्रदर्शन मोड | एलसीडी | |
| पर्यावरण | परिचालन | -40°C~+75°C ((पूरा आउटपुट50°C से नीचे) |
| तापक्रम | ||
| भंडारण तापमान | -40°C~+70°C | |
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | |
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे के भीतर है, अधिकतम ऑपरेटिंग | |
| तापमान में 1 डिग्री की कमी आती है और ऊंचाई में 200 मीटर की वृद्धि होती है। |
||
आवेदन
(1) एकीकरण की पहुँच
(2) इनडोर वितरण और विस्तार प्रणाली
(3) मोबाइल स्टेशन और विस्तार कवरेज प्रणाली
(4) डब्ल्यूएलएएन
(5) उपग्रह संचार ग्राउंड स्टेशन और माइक्रोवेव संचार स्टेशन
(6) कमजोर धारा वितरण कक्ष
(7) अन्य एसी/डीसी निर्बाध विद्युत प्रणाली
विशेषताएं
(1) दो आउटपुटः-48Vdc, 220Vac
(2) दो इनपुटः-48Vdc, 220Vac
(3) सक्रिय पावर फैक्टर मुआवजा प्रौद्योगिकी को अपनाना, पावर फैक्टर > 099
(4) एसी इनपुट वोल्टेज की व्यापक कार्य सीमाः 90~280Vac
(5) व्यापक परिचालन तापमान सीमाः-5°C~+55°C
(6) स्विच तकनीक का प्रयोग किया गया,
(7) बैटरी का सही प्रबंधन बैटरी के जीवनकाल को बढ़ाता हैः चार्ज/डिचार्ज प्रबंधन, बैटरी तापमान मुआवजा, निम्न वोल्टेज सुरक्षा।
(8) गर्म-बदली करने योग्य
(9) इनपुट ओवर/अंडर वोल्टेज सुरक्षा
(10) आउटपुट ओवर वोल्टेज सुरक्षा, आउटपुट ओवर करंट सुरक्षा, आउटपुट शॉर्ट सर्किट सुरक्षा
(11) एम्बेडेड / वॉल माउंटेड
(12) RS485, RS232 संचार इंटरफ़ेस
