DC48V रैक माउंट रेक्टिफायर 90A उच्च क्षमता 220VAC दूरसंचार एकल चरण रेक्टिफायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | ISO |
| मॉडल संख्या: | M45D65B |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Depending on order quantity |
| पैकेजिंग विवरण: | गत्ते का डिब्बा + लकड़ी का मामला |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 3000 सेट |
|
विस्तार जानकारी |
|||
| रेटेड इनपुट वोल्टेज: | 48 वीडीसी | क्षमता: | 5.2 किलोवाट |
|---|---|---|---|
| आउटपुट वोल्टेज और आवृत्ति: | -43~-58VDC, रेटेड मूल्य: -53.5VDC | ऊर्जा घटक: | ≥0.99 |
| स्थापना: | मानक 19" रैक माउंट | आयाम: | 482.0(चौड़ाई)*350.0(गहराई)*2यू(ऊंचाई) |
| प्रमुखता देना: | DC48V रैक माउंट रेक्टिफायर,उच्च क्षमता दूरसंचार एकल चरण सुधारक,220VAC दूरसंचार एकल चरण सुधारक |
||
उत्पाद विवरण
DC48V रैक माउंट रेक्टिफायर 90A उच्च क्षमता 220VAC दूरसंचार एकल चरण रेक्टिफायर
1. DC48V रैक माउंट रेक्टिफायर 90A उच्च क्षमता 220VAC दूरसंचार एकल चरण रेक्टिफायर अवलोकन

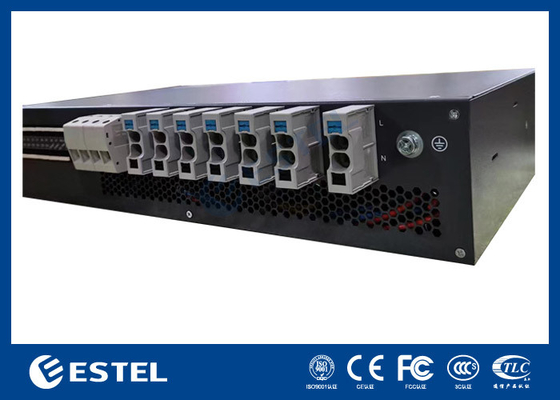

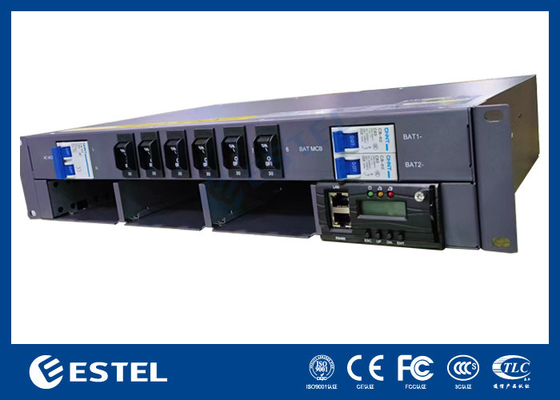

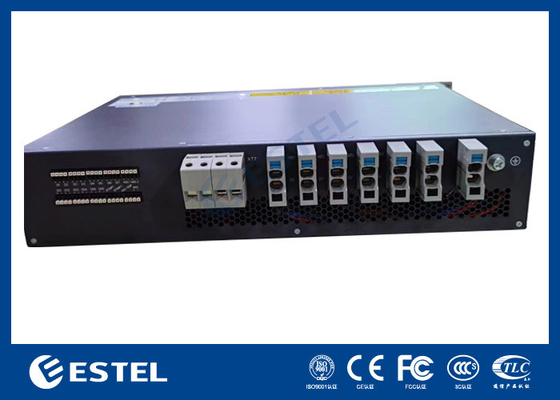

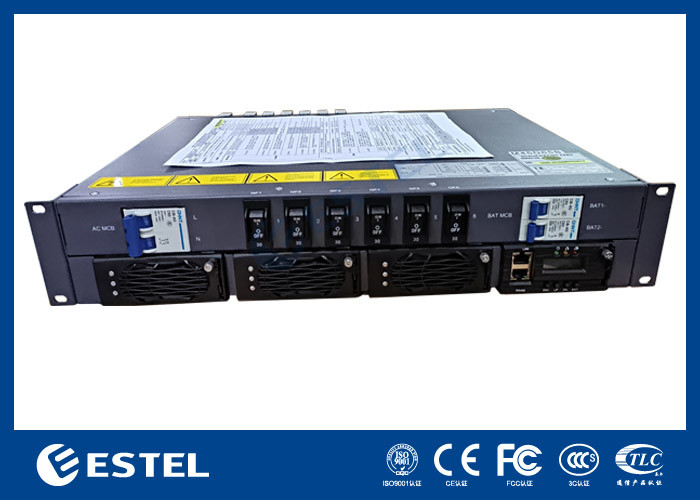

M45D65Bहाइब्रिड पावर सिस्टम के लिए 19 इंच का सब-रैक है, जिसमें फाइबर और माइक्रोवेव ट्रांसमिशन, एक्सेस डिवाइस, स्विच की महत्वपूर्ण अनुप्रयोग आवश्यकताओं को पूरा करने के लिए 2 यू ऊंचाई कॉम्पैक्ट डिजाइन है।
सिस्टम की अधिकतम शक्ति 90A है, जिसमें AC इनपुट/DC इनपुट/बैटरी/लोड MCBs हैं। केबल MCB और बसबार के साथ सामने से जुड़ते हैं। यह पावर सिस्टम -48V संचार को बिजली प्रदान करता है। उपकरण।
2. DC48V रैक माउंट रेक्टिफायर 90A उच्च क्षमता 220VAC दूरसंचार एकल चरण रेक्टिफायर सिस्टम पैरामीटर
| प्रणाली | आयाम | 482.0(W) *350.0(D) *2U(H) |
| वजन | ≤15 किलोग्राम (सिधा करने वाले के बिना) | |
| शीतलन मोड | प्राकृतिक शीतलन | |
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | |
| केबलिंग मोड | ऊपरी प्रवेश और ऊपरी निकास | |
| रखरखाव मोड | सामने का रखरखाव, समर्थन मॉड्यूल ग्रेड परिवर्तन | |
| सुरक्षा स्तर | IP20 | |
| एसी वितरण | इनपुट मोड | 220VAC एकल चरण |
| इनपुट क्षमता | 1×50A/2P;MCB:C63A/2P | |
| इनपुट आवृत्ति | 45~65 हर्ट्ज,नामित मानः50 हर्ट्ज/60 हर्ट्ज | |
| एसी एसपीडी | 20kA/40kA,8/20μs | |
| डीसी वितरण | आउटपुट वोल्टेज | -43~-58 वीडीसी, नामित मूल्यः-53.5 वीडीसी |
| अधिकतम क्षमता | 5.2kW | |
| बैटरी तोड़ने वाले | 2×85A/2P;MCB:C63A/1P*2 | |
| लोड ब्रेकर | 6×30A/1P | |
| डीसी एसपीडी | 10kA/,8/20μs | |
| रेक्टिफायर | इनपुट वोल्ट | 85VAC ¥300VAC,नामित 220VAC |
| दक्षता | >96% | |
| नामित शक्ति | 1740W ((176~300VAC) | |
| कार्य तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) | |
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |
| वजन | ≤2kg | |
| शीतलन मोड | मजबूर ठंडा | |
| शक्ति कारक | ≥0.99 | |
| टीएचडी | ≤ 5% | |
| नियंत्रक | सिग्नल इनपुट | 4AI ((3 बैटरी तापमान, 1 परिवेश तापमान), 7DI ((SPD,6 आम DI) |
| अलार्म आउटपुट | 6 शुष्क संपर्क | |
| संचार पोर्ट | RS485,SNMP | |
| प्रदर्शन मोड | एलसीडी | |
| पर्यावरण | परिचालन तापमान | -40°C~+75°C ((पूरी आउटपुट 50°C से नीचे) |
| भंडारण तापमान | -40°C~+70°C | |
| परिचालन आर्द्रता | 5%~95% ((गैर-संक्षेपण) | |
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम ऑपरेटिंग तापमान 1°C कम हो जाता है क्योंकि ऊंचाई 200m बढ़ जाती है।) |
3दूरसंचार सुधारक त्वरित विवरण
- बहुमुखी उपयोग के लिए मानक 19-इंच चौड़ाई
- 2U ऊंचाई कॉम्पैक्ट डिजाइन, अंतरिक्ष और स्थापना लागत की बचत
- सुविधाजनक रखरखाव के लिए फ्रंट ऑपरेशन और केबल एक्सेस
- लम्बी बैटरी जीवन के लिए उन्नत बैटरी प्रबंधन
- लचीले नेटवर्क और दूरस्थ निगरानी के लिए विभिन्न संचार पोर्ट
- आसान ऑनलाइन रखरखाव के लिए गर्म प्लग करने योग्य रेक्टिफायर और नियंत्रक
- बिजली ग्रिड के अनुकूलन के लिए व्यापक इनपुट वोल्टेज रेंज (85-300Vac)
4कार्य सिद्धांत
(1) एसी इनपुट: एसी चालू होने के बाद स्टार्टअप रेक्टिफायर मॉड्यूल, आउटपुट -48Vdc, एक ही समय में बैटरी चार्ज करें और रूपांतरण मॉड्यूल को पावर दें, रूपांतरण मॉड्यूल 220Vac आउटपुट करता है।
सामान्य परिस्थितियों में, रेक्टिफायर मॉड्यूल और वितरण इकाई के मापदंड सभी निगरानी मॉड्यूल के नियंत्रण में होते हैं, जो पूर्व निर्धारित मापदंडों या उपयोगकर्ता के आदेशों के अनुसार काम करते हैं।यदि एसी बिजली की खराबी,
बैटरी प्रणाली को बिजली देगी, और आउटपुट जारी रखें - 48 वीडीसी और 220 वैक, बैटरी के निर्वहन के साथ, बैटरी का वोल्टेज गिरना शुरू होता है, जब वोल्टेज 43 से कम है2 वी + / - 0.5 वी,
निगरानी मॉड्यूल बैटरी के तहत वोल्टेज संकेत भेजने और सीधे लोड आउटपुट बंद, तो बिजली प्रणाली काम करना बंद कर देगा। जब बाहरी एसी बिजली की आपूर्ति बहाल,
प्रणाली सामान्य रूप से फिर से काम करेगा. (सभी उपरोक्त निगरानी डेटा सिस्टम डिफ़ॉल्ट मान हैं और उपयोगकर्ता द्वारा रीसेट किया जा सकता है)
(2) -48V इनपुट: कोई एसी करंट या कोई एसी कनेक्ट नहीं किया जाना चाहिए, बाहरी पावर -48V से -48V लोड पोर्ट, स्टार्टअप निगरानी और रूपांतरण मॉड्यूल, 220Vac आउटपुट तक पहुंच।
5रेक्टिफायर मॉड्यूल
मॉड्यूल पैनल
(1) शक्ति संकेतक
(2) अलार्म संकेत
(3) दोष संकेतक
(4) ताला लगाने वाला ताला
(5) हैंडल
पैनल पर तीन संकेतक हैं जिनका उपयोग रेक्टिफायर की कार्य स्थिति को प्रतिबिंबित करने के लिए किया जाता है,विवरण के लिए नीचे दी गई तालिका देखें।
तालिका सुधारक सूचक का वर्णन
| सूचक | रंग | स्थिति | असामान्य स्थिति के कारण |
| शक्ति संकेतक | हरी | सामान्य रूप से | मॉड्यूल है और शक्ति इनपुट |
| बंद | मुख्य आपूर्ति दोष ((कोई इनपुट पावर या OVP, इनपुट पावर का UVP नहीं) । | ||
| अलार्म संकेत | पीला | सामान्य रूप से | तापमान अलार्म ((ओटीपी जब परिवेश का तापमान> 65°C हो) |
| मॉड्यूल हिबरनेशन में है. | |||
| मॉड्यूल वर्तमान-सीमित है | |||
| झिलमिलाहट | संचार में विफलता | ||
|
दोष सूचक |
लाल | सामान्य रूप से |
मॉड्यूल के आंतरिक कारण से गैर आउटपुट जैसे कि ओवीपी, प्रशंसक दोष, ओटीपी |
| सामान्य रूप से बंद | मॉड्यूल ठीक से चल रहा है. |
6नियंत्रक-MC2600
MC2600 फ्रंट पैनल
- लैन पोर्ट
- RS485 पोर्ट
- चलाने का संकेत
- मामूली अलार्म संकेत
- प्रमुख अलार्म संकेत
- हैंडल
- बटन
नियंत्रक बटन विवरण के लिए तालिका
| बटन | विवरण | |
| ईएससी |
पिछले मेनू पर वापस लौटता है सेटिंग्स |
ईएससी और ईएनटी बटन दबाएं एक ही समय में एक छोटी अवधि के भीतर समय नियंत्रक को पुनरारंभ कर सकता है। |
|
ओएनटी.
|
स्टैंडबाय से मुख्य मेनू में प्रवेश करता है स्क्रीन। Ø मुख्य मेन्यू से एक उपमेन्यू में प्रवेश करता है। Ø मेनू सेटिंग्स सहेजता है. |
|
| ऊपर |
पिछले मेनू पर जाता है या पैरामीटर सेट करता है मूल्य। पैरामीटर मान सेट करते समय, आप दबाए रख सकते हैं इस बटन को तेजी से मानों को समायोजित करने के लिए। |
जब पैरामीटर मान द्वारा सेट किया जाता है कई स्ट्रिंग प्रकार, ऊपर दबाया या नीचे बटन प्रत्येक मूल्य को बदलने के लिए। मान सेट करने के बाद, दबाएँ कर्सर को स्थानांतरित करने के लिए पुष्टिकरण बटन वापस स्वचालित रूप से. |
| डीएन. |
अगले मेन्यू पर जाता है या पैरामीटर मान सेट करता है. पैरामीटर मान सेट करते समय, आप दबाए रख सकते हैं इस बटन को तेजी से मानों को समायोजित करने के लिए। |
|
नियंत्रक पैनल पर संकेतक का वर्णन नीचे दी गई तालिका में दिखाया गया है
| प्रकार | रंग | राज्य | निर्देश |
| चलाने का संकेत | हरी | झिलमिलाहट | नियंत्रक ठीक से चल रहा है |
| बंद | नियंत्रक दोष या कोई DC इनपुट नहीं है | ||
| छोटी अलार्म | पीला | सामान्य रूप से | नियंत्रक एक मामूली अलार्म उत्पन्न |
| बंद | नियंत्रक कोई मामूली अलार्म उत्पन्न नहीं करता है | ||
| प्रमुख अलार्म | लाल | सामान्य रूप से | नियंत्रक एक प्रमुख अलार्म उत्पन्न करता है |
| बंद | नियंत्रक किसी भी प्रमुख अलार्म उत्पन्न नहीं करता है |
नियंत्रक दो संचार पोर्ट प्रदान करता है,
RS485 संचार पोर्ट की परिभाषा नीचे दी गई तालिका में दिखाई गई है
| पिन नं. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| संकेत का नाम | RS485+ | - | RS485- | - | - | - | - | - |
लैन ईथरनेट पोर्ट इंटरफ़ेस परिभाषा तालिका में दिखाई गई है
| पिन नं. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| संकेत का नाम | TX+ | TX- | आरएक्स+ | - | - | आरएक्स- | - | - |
7. डीआई/डीओ इंटरफ़ेस
डीआई/डीओ इंटरफेस बोर्ड का फ्रंट पैनल
डिजिटल इनपुट पैरामीटर सेटिंग मेनू का उपमेनू है, जिसका उपयोग मुख्य रूप से ऑपरेटर के लिए सिस्टम में 8 डिजिटल स्विच की इनपुट सामान्य स्थिति को कॉन्फ़िगर करने के लिए किया जाता है।
तालिका रिले इनपुट पैरामीटर सेटिंग
| डिजिटल नंबर | डिजिटल नाम | डीआई सामान्य | विवरण |
| डीआई1 | हेक्स अलार्म | नहीं | जब खोला जाता है तो यह सामान्य होता है; और जब बंद किया जाता है तो अलार्म होता है। |
| डीआई2 | पीडब्ल्यूसी दरवाजा अलार्म | NC | जब खोला जाता है तो यह सामान्य होता है; और जब बंद किया जाता है तो अलार्म होता है। |
| डीआई3 | बीटी अलार्म | नहीं | जब खोला जाता है तो यह सामान्य होता है; और जब बंद किया जाता है तो अलार्म होता है। |
| डीआई4 | बीसी अलार्म | नहीं | जब खोला जाता है तो यह सामान्य होता है; और जब बंद किया जाता है तो अलार्म होता है। |
| डीआई5 | डिजिटल5 अलार्म | नहीं | जब खोला जाता है तो यह सामान्य होता है; और जब बंद किया जाता है तो अलार्म होता है। |
| डीआई6 | अलार्म पर Genset | नहीं | जब खोला जाता है तो यह सामान्य होता है; और जब बंद किया जाता है तो अलार्म होता है। |
| डीआई7 | डीसी एसपीडी अलार्म | NC | जब खोला जाता है तो यह सामान्य होता है; और जब बंद किया जाता है तो अलार्म होता है। |
रिले आउटपुट पैरामीटर सेटिंग मेनू का उपमेनू है, जिसका उपयोग मुख्य रूप से ऑपरेटर के लिए सिस्टम में 8 रिले की आउटपुट सामान्य स्थिति को कॉन्फ़िगर करने के लिए किया जाता है।
तालिका रिले आउटपुट पैरामीटर सेटिंग
| डिजिटल नंबर | डिजिटल नाम | अलार्म कोड | विवरण |
| DO1 | रिले आउटपुट 1 | NC | सामान्य स्थिति में बंद, संबंधित अलार्म होने पर खुला। |
| डीओ2 | रिले आउटपुट 2 | NC | सामान्य स्थिति में बंद, संबंधित अलार्म होने पर खुला। |
| DO3 | रिले आउटपुट 3 | NC | सामान्य स्थिति में बंद, संबंधित अलार्म होने पर खुला। |
| DO4 | रिले आउटपुट 4 | NC | सामान्य स्थिति में बंद, संबंधित अलार्म होने पर खुला। |
| DO5 | रिले आउटपुट 5 | NC | सामान्य स्थिति में बंद, संबंधित अलार्म होने पर खुला। |
| DO6 | रिले आउटपुट 6 | NC | सामान्य स्थिति में बंद, संबंधित अलार्म होने पर खुला। |
| DO7 | रिले आउटपुट 7 | NC | सामान्य स्थिति में बंद, संबंधित अलार्म होने पर खुला। |
इसके अतिरिक्त, उत्पाद 6 अन्य बंदरगाह प्रदान करता है।
तालिका अन्य इनपुट पैरामीटर सेटिंग
| पैरामीटर का नाम | सेटिंग विवरण |
| बीटीईएमपी 1 | बैटरी सेंसर1 पोर्ट |
| बीटीईएमपी 2 | बैटरी सेंसर2 पोर्ट |
| ENV_TEMP | आवरण सेंसर पोर्ट |
| 12V +/- | 12V बिजली की आपूर्ति प्रदान की जाती है |
| RS485 | RS485 पोर्ट, आरक्षित इंटरफ़ेस, कोई प्रोटोकॉल परिभाषा नहीं |
| तेल+/- | तेल स्तर सेंसर कनेक्ट करें |
तारों की विधिः
केबल की इन्सुलेशन को तारों को हटाने के लिए क्लिंज के साथ निकालें। केबल के कोर की उजागर लंबाई 10 मिमी से कम नहीं होनी चाहिए।
स्क्रूड्राइवर के साथ टर्मिनल के ऊपर के बटन को दबाएं, केबल डालें, स्क्रूड्राइवर को छोड़ दें और केबल कनेक्शन पूरा करें।
केबलों को संभाल के धीरे-धीरे खींचें ताकि केबल गिर न जाए।
8. Subrack स्थापित कर रहा है
19 इंच के रैक पर सबरैक को स्थापित करें, जैसा कि नीचे चित्र में दिखाया गया है।
Ø चरण 1, पैकेज से प्लग निकालें।
Ø चरण 2, प्लग को 19 इंच के रैक में दबाएं
Ø चरण 3,स्थिर पेंच स्थापित करें (यदि प्लग फ्रेम कान का माउंटिंग छेद फ्रेम के फ्लोटिंग नट की स्थिति से मेल नहीं खाता है,इसे वास्तविक संयंत्र के अनुसार समायोजित करने की आवश्यकता है).
सुधारक मॉड्यूल स्थापित करें
Ø चरण 1, पैकेज से मॉड्यूल निकालें।
Ø चरण 2, मॉड्यूल हैंडल को सामने के पैनल पर रखें और मॉड्यूल को स्लॉट पर रखें।
Ø चरण 3, मॉड्यूल मॉड्यूल को धीरे-धीरे मॉड्यूल के सामने के पैनल पर धकेलें और पावर के साथ फ्लश करें
वितरण पैनल।
Ø चरण 4, मॉड्यूल पैनल पर फिक्सिंग स्क्रू को कसें ताकि मॉड्यूल छूट न जाए।
9पैकिंग और शिपिंग
पैकेज का उपयोग निः शुल्क धूम्रपान लकड़ी का मामला है जो निर्यात के लिए उपयुक्त है। यह पैकेज नमी विरोधी, विरोधी प्रभाव और सुरक्षित परिवहन सुनिश्चित करने के लिए srong है।
