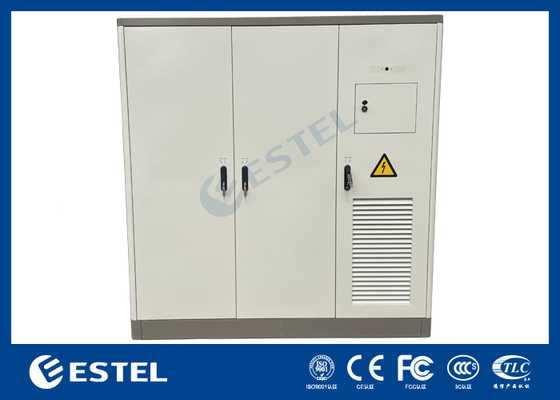

जस्ती स्टील तीन डिब्बे आश्रय बाहरी रैक संलग्नक शीतलन के साथ एकीकृत
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन (मुख्यभूमि) |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | ISO9001, IP55 |
| मॉडल संख्या: | ET210120235A-40U |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | लकड़ी का मामला |
| प्रसव के समय: | 35-40 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 4,000 सेट |
|
विस्तार जानकारी |
|||
| आयाम: | एच×डब्ल्यू×डी 2100मिमी×1200मिमी×2350मिमी | डिब्बों: | 3 डिब्बे |
|---|---|---|---|
| द्वार: | 3 सामने के दरवाजे | सुरक्षा स्तर: | आईपी55 |
| शीतलन प्रणाली: | एयर कंडीशनर | पैकेज: | लकड़ी का मामला |
| प्रमुखता देना: | जस्ती स्टील के आउटडोर रैक संलग्नक,एकीकृत शीतलन बाहरी रैक संलग्नक,तीन डिब्बे बाहरी रैक संलग्नक |
||
उत्पाद विवरण
जस्ती स्टील तीन डिब्बे आश्रय बाहरी रैक संलग्नक शीतलन के साथ एकीकृत
1जस्ती इस्पात तीन डिब्बे आश्रय बाहरी रैक संलग्नक शीतलन के साथ एकीकृत के अनुप्रयोग
आउटडोर रैक को विशेष रूप से कठोर मौसम की स्थिति का सामना करने के लिए डिज़ाइन किया गया है, जो आउटडोर वातावरण में दूरसंचार उपकरण और बुनियादी ढांचे की सुरक्षा प्रदान करता है।ये कैबिनेट विभिन्न अनुप्रयोगों के लिए आवश्यक हैं, जिसमें निम्नलिखित शामिल हैंः
दूरसंचार: दूरसंचार उद्योग में व्यापक रूप से उपयोग किया जाता है, आउटडोर रैक आवास और महत्वपूर्ण नेटवर्क घटकों जैसे स्विच, राउटर, बिजली की आपूर्ति और अन्य संवेदनशील इलेक्ट्रॉनिक्स की सुरक्षा करता है।
वायरलेस और ब्रॉडबैंड CATV: ये आवरण वायरलेस और ब्रॉडबैंड CATV नेटवर्क का समर्थन करते हैं, केबल टेलीविजन सिग्नल के वितरण और उच्च गति इंटरनेट कनेक्टिविटी को सुविधाजनक बनाते हैं।
बेस स्टेशन: बाहरी दूरसंचार कैबिनेट वायरलेस संचार नेटवर्क के लिए बेस स्टेशनों का समर्थन करने में महत्वपूर्ण भूमिका निभाते हैं, विश्वसनीय कनेक्टिविटी और कवरेज सुनिश्चित करते हैं।
सौर संयंत्र: अक्सर सौर ऊर्जा आधारित सेटअप में तैनात, आउटडोर रैक आवरण सौर ऊर्जा उत्पादन और वितरण से संबंधित उपकरणों की रक्षा करते हैं।
वायरलेस सेल साइट और स्विच: इन कैबिनेटों का उपयोग वायरलेस सेल साइटों और स्विचों में किया जाता है, जो मोबाइल संचार नेटवर्क का समर्थन करते हैं और निर्बाध कनेक्टिविटी सुनिश्चित करते हैं।
ट्रांसमिशन टर्मिनल: आउटडोर रैक कैबिनेट का उपयोग विभिन्न नेटवर्क नोड्स के बीच संचार दक्षता बढ़ाने के लिए डेटा प्रसारित करने और प्राप्त करने वाले उपकरण को रखने के लिए ट्रांसमिशन टर्मिनलों में किया जाता है।
डाटा सेंटर: आउटडोर डाटा सेंटरों में, ये कैबिनेट महत्वपूर्ण नेटवर्क उपकरण और सर्वर के लिए सुरक्षा और आवास प्रदान करते हैं।
परिवहन अवसंरचना: आउटडोर रैक को परिवहन प्रणालियों जैसे कि राजमार्गों, रेलवे और हवाई अड्डों में संचार प्रणालियों का समर्थन करने और सुचारू संचालन सुनिश्चित करने के लिए उपयोग किया जाता है।
इन उदाहरणों से बाहरी रैक के विभिन्न अनुप्रयोगों को दर्शाया गया है।और मौसम के प्रतिरोधी डिजाइन उन्हें विभिन्न उद्योगों और क्षेत्रों में एक आवश्यक घटक बनाते हैं.
2जस्ती इस्पात तीन डिब्बे आश्रय बाहरी रैक संलग्नक शीतलन मापदंडों के साथ एकीकृत
| पद | नाम | तकनीकी पैरामीटर |
| 1 | आकार | बाहरी आकारःH×W×D=2100mm×1200mm×2350mm |
| 2 | कैबिनेट का लेआउट | तीन डिब्बे, 19 इंच/23 इंच के उपकरणों को स्थापित करने के लिए दो डिब्बे, बैकअप बैटरी के लिए एक डिब्बा |
| 3 | कैबिनेट सामग्री | पीईएफ थर्मल इन्सुलेशन के साथ डबल लेयर जस्ती स्टील |
| 4 | सुरक्षा डिजाइन | एम्बेडेड दरवाजा, एम्बेडेड हिंज, 3-बिंदु सुरक्षा ताला |
| 5 | सुरक्षा स्तर | IP55, NEMA 4 या 4X |
| 6 | रंग | RAL7035 |
| 7 | जलवायु नियंत्रण | AC220V एयर कंडीशनर और DC48V पंखे |
| 8 | प्रकाश व्यवस्था | दरवाजा सेंसर+48V एलईडी लाइट ((जब दरवाजा खोला जाता है, एलईडी चमक जाएगी;जब दरवाजा बंद होता है, एलईडी बंद हो जाएगी।) |
| 9 | ग्राउंडिंग सिस्टम | 200A तांबे की पट्टी ((13 बिंदु M6 और 2 बिंदु M8) |
| 10 | कार्य तापमान | - 40 °C ~ + 55 °C |
| 11 | कार्यशील आर्द्रता | ≤ 95% (+ 40 °C) |
| 12 | वायु दबाव | 62kpa ~ 106kpa (0m ~ 5000m ऊंचाई के समान) |

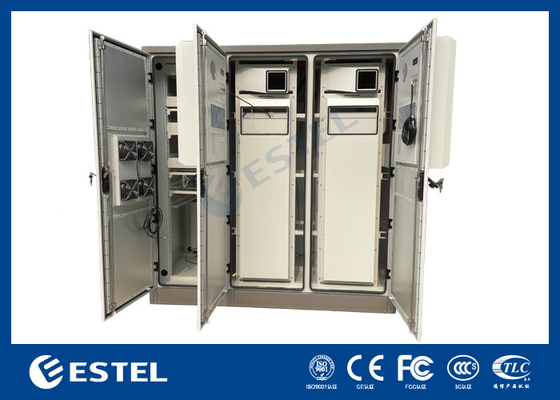

3कैबिनेट डिब्बों के निर्देश:
नोटः अनुकूलित किया जा सकता है।
दाएं डिब्बे में बैटरी लगाने के लिए 4 बैटरी शेल्फ शामिल हैं।
मध्य भाग में उपकरण स्थापित करने के लिए 42U रैक शामिल हैं।
बाएं डिब्बे में उपकरण स्थापित करने के लिए 42U रैक शामिल हैं।
4.कैबिनेट शीतलन प्रणाली

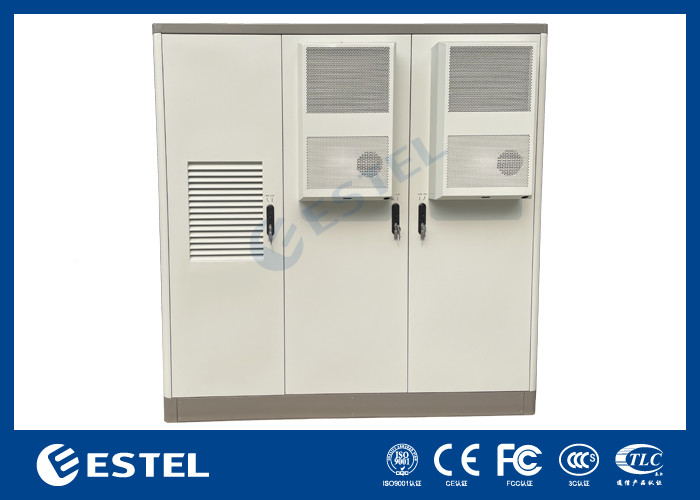

सामान्य रूप से काम करने वाले उपकरणों के लिए कैबिनेट के अंदर तापमान को स्थिर बनाने के लिए तीन सामने के दरवाजों पर 3 एयर कंडीशनर लगाए गए हैं।
नोटःएयर कंडीशनर एसी 110V 60HZ या डीसी 48V भी चुन सकता है, और प्रशंसक एसी 110V या 220V भी चुन सकता है।
5. सामान की सूची
5.1 मानक सामानों की सूचीः
इसमें शामिल हैंः एयर कंडीशनर के साथ लॉक दरवाजा, 19 इंच की रैक माउंट रेल, फर्श माउंट प्लिंट या हार्डवेयर।
| नहीं | नाम | मात्रा | इकाई | तकनीकी पैरामीटर |
| 1 | आउटडोर रैक कैबिनेट | 1 | सेट | 1)बाहरी आकारःH*W*D=2100mm×1200mm×2350mm |
| 2 | एयर कंडीशनर | 1 | सेट | विकल्प |
| 3 | पंखा | 1 | सेट | तापमान नियंत्रण के साथ DC48V |
| 4 | एलईडी लैंप | 1 | सेट | DC48V, कैबिनेट में रोशनी के लिए प्रयोग किया जाता है |
| 5 | ग्राउंडिंग बस बार | 1 | सेट | 200A तांबे की पट्टी ((13 बिंदु M6 और 2 बिंदु M8) |
| 6 | सहायक उपकरण | 3 | सेट | |
| 7 | पैकेज | 1 | सेट | लकड़ी का डिब्बा, लकड़ी का पैलेट + खिंचाव फिल्म या लकड़ी का पैलेट + लकड़ी का बॉक्स |
5.2 वैकल्पिक सामान:
निम्नलिखित सहायक उपकरण वैकल्पिक रूप से ऑर्डर के लिए उपलब्ध हैं।
| पद | तकनीकी पैरामीटर |
| ईएमएस |
19 इंच पर्यावरण निगरानी इकाई 1U; DC48V, RS232, RS485, SNMP,TCP/IP संचार प्रोटोकॉल का समर्थन करता है। 1 × धुआं सेंसर, 1 × पानी सेंसर, 1 × तापमान सेंसर, 1 × दरवाजा सेंसर. पर्यावरण निगरानी प्रणाली पर्यावरण के विभिन्न पहलुओं को ट्रैक और आकलन करने के लिए डिज़ाइन किए गए उपकरणों और प्रौद्योगिकियों का एक व्यापक नेटवर्क है।यह प्रणाली पर्यावरण की स्थितियों को समझने के लिए डेटा एकत्र करने में महत्वपूर्ण भूमिका निभाती है, परिवर्तनों का पता लगाना और प्राकृतिक संसाधनों का प्रबंधन करना। |
| अग्निशमन उपकरण |
हॉट एयरोसोल अग्निशमन उपकरण एक नया, कुशल और पर्यावरण के अनुकूल अग्निशमन उत्पाद है जो वेंग्वार्ड इंटरनेशनल सेमीकंडक्टर कॉरपोरेशन स्तर का है, जो चीन में पहला है।यह एक उच्च तकनीक वाला हरित अग्नि सुरक्षा उत्पाद है जो मानवता को लाभ पहुंचाता है।, अंतर्राष्ट्रीय मॉन्ट्रियल समझौते और चीन की पर्यावरण संरक्षण की बढ़ती जागरूकता की पृष्ठभूमि में पैदा हुआ था।यह हालोन अग्निशमन उपकरणों का आदर्श विकल्प है और वितरण अलमारियों जैसे अपेक्षाकृत बंद स्थानों के लिए उपयुक्त है.
विद्युत या गर्म प्रारंभः गर्म प्रारंभ तापमान ≥ 170°C; विद्युत प्रारंभ तापमान ≥ 700mA |
| वायरिंग प्रकार PDU |
एसी इनपुट:63A/2P*2 इंटरलॉकिंग के साथ; AC/SPD:30-60KA/2P*1; एसी आउटपुट:63A/1P*1,32A/1P*1,16A/1P*3,3 छेद रखरखाव सॉकेट*1 |
| एकीकृत पीडीयू | ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |
| रेक्टिफायर | AC220V/110V को DC48V में स्थानांतरित करें, बैटरी को बैकअप पावर के रूप में कनेक्ट करें, ग्राहक आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है। |
| ओडीएफ |
ऑप्टिक वितरण फ्रेम (ओडीएफ) एक फाइबर ऑप्टिक नेटवर्क बुनियादी ढांचे में एक महत्वपूर्ण घटक है। यह समापन, संगठन, और वितरण के लिए एक केंद्रीकृत बिंदु के रूप में कार्य करता है।और फाइबर ऑप्टिक केबलों का वितरणवितरण ढांचे का प्राथमिक उद्देश्य कुशल और संगठित कनेक्टिविटी को सुविधाजनक बनाना है, जिससे नेटवर्क का प्रबंधन, समस्या निवारण और विस्तार करना आसान हो जाता है।
कार्यः 1)समापन बिंदु; 2)संगठन और प्रबंधन; 3)स्प्लिसिंग ट्रे; 4)लेबलिंग और प्रलेखन; 5)सुरक्षा और सुरक्षा; 6)स्केलेबिलिटी
ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |
| बैकअप बैटरी | यह लिथियम बैटरी या लीड एसिड बैटरी हो सकती है। |
