आउटडोर उपकरण कैबिनेट जो कि रेक्टिफायर पावर सिस्टम और इंटेलिजेंट वेंटिलेशन सिस्टम के साथ एकीकृत हैं
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ESTEL |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | ET9090210-40U |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | लकड़ी का मामला |
| प्रसव के समय: | 3-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस / महीना |
|
विस्तार जानकारी |
|||
| एक कम्पार्टमेंट:: | 19इंच, 40U | कैबिनेट सामग्री: | इन्सुलेशन के साथ जस्ती स्टील |
|---|---|---|---|
| बाहरी आयाम: | डब्ल्यू×डी×एच 900x900×2100मिमी | रंग: | ग्रे RAL7032 |
| द्वार: | एक सामने का दरवाजा | कोटिंग: | विरोधी जंग आउटडोर पाउडर कोटिंग |
| प्रमुखता देना: | बुद्धिमान वेंटिलेशन प्रणाली बाहरी दूरसंचार कैबिनेट,एकीकृत रेक्टिफायर आउटडोर उपकरण कैबिनेट,आउटडोर उपकरण कैबिनेट |
||
उत्पाद विवरण
आउटडोर उपकरण कैबिनेट जो कि रेक्टिफायर पावर सिस्टम और इंटेलिजेंट वेंटिलेशन सिस्टम के साथ एकीकृत हैं
1आउटडोर उपकरण कैबिनेट जो कि रेक्टिफायर पावर सिस्टम और इंटेलिजेंट वेंटिलेशन सिस्टम के साथ एकीकृत हैं।
● भारी-भरकम बाहरी निर्माण
● 40 रैक यूनिट (RU), मानक 19 ′′ रेल
● आगे की ओर पहुँच (पीछे की ओर पहुँच वैकल्पिक)
● चोरी रोधी तीन-बिंदु तालाबंदी प्रणाली, समर्थन लटकन
● बाहर का पाउडर कोटिंग, जंग रोधी
● मानक रंगः हल्का ग्रे, RAL7035. अनुकूलित रंग उपलब्ध है
● कैबिनेट के तल पर केबल का प्रवेश
● ग्राउंडिंग बार लगाएं
● दरवाज़े का ढक्कन लगाएं
● वैकल्पिक शीतलन समाधान: वेंटिलेशन, एयर कंडीशनर, हीट एक्सचेंजर
2एकीकृत आउटडोर संलग्नक तकनीक पैरामीटरः
| श्रेणी | ET48300-Y45D613A | |
| प्रणाली | आयाम ((मिमी) | 482.0(W) *350.0(D) *13U(H) |
| वजन | ≤20 किलोग्राम ((सिधा करने वाले मॉड्यूल के बिना) | |
| शीतलन मोड | प्राकृतिक शीतलन | |
| स्थापना मोड | 19 इंच के रैक पर या कैबिनेट के अंदर स्थापित | |
| आईपी ग्रेड | IP20 | |
| एसी वितरण | इनपुट वोल्ट | 353-406Vac |
| नामित इनपुट वोल्टेज | 380Vac | |
| इनपुट क्षमता | 63A/3P | |
| एसी एसपीडी | 20kA/40kA, 8/20μs | |
| फोटोवोल्टिक वितरण | इनपुट वोल्ट | 120-425Vac |
| नामित इनपुट वोल्टेज | 340Vac | |
| इनपुट क्षमता | 25A/2P*8 एमसीबी | |
| एसी एसपीडी | 20kA/40kA, 8/20μs | |
|
डीसी वितरण
|
आउटपुट वोल्टेज | -42-58 वीडीसी,नाम मूल्यः -53.5 वीडीसी |
| अधिकतम क्षमता | 24 किलोवाट | |
| बैटरी कनेक्शन | 125A/1Px4 | |
| लोड ब्रेकर |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| डीसी एसपीडी | 10kA/, 8/20μs | |
| रेक्टिफायर | दक्षता | ≥96%@340Vdc/ 53.5VDC नामित भार |
| नामित शक्ति | 3000W ((200~425Vdc) | |
| कार्य तापमान | -40°C~+75°C ((पूर्ण आउटपुट 55°C से नीचे) | |
| आयाम | 106.5mm(W) × 286mm(D) × 41.5mm(1U/H) | |
| शीतलन मोड | फैन के साथ मजबूर ठंडा | |
| नियंत्रक | सिग्नल इनपुट | 4 AI ((3 बैटरी तापमान, 1 परिवेश तापमान), 6 DI ((SPD, 6 सामान्य DI) |
| अलार्म आउटपुट | 4 शुष्क संपर्क | |
| संचार पोर्ट | LAN/RS232/RS485 इंटरफेस,LAN-SNMP,TCP/IP | |
| प्रदर्शन मोड | एलसीडी | |
|
पर्यावरण
|
परिचालन तापमान | -40°C~+65°C |
| भंडारण तापमान | -40°C~+70°C | |
| परिचालन आर्द्रता | 0%~95% ((गैर-संक्षेपण) | |
| ऊंचाई | 0~3000m ((यदि ऊंचाई 2000m से 3000m के दायरे में है, तो अधिकतम परिचालन तापमान 200m की ऊंचाई बढ़ने के साथ 1°C कम हो जाता है।) |
|
3शीतलन प्रणाली
4. रेक्टिफायर प्रणाली का नियंत्रक:
MC2600 MEGMEET द्वारा विकसित नई पीढ़ी का डीसी पावर कंट्रोलर है। यह कई विशेषताएं और कार्य प्रदान करता है, और एक अधिक मजबूत, उपयोगकर्ता के अनुकूल, और उपयोग में आसान इंटरफ़ेस है।इस मॉनिटरिंग मॉड्यूल के साथ-साथ मेगमीट के रेक्टिफायर मॉड्यूल से एक पावर मॉनिटरिंग सिस्टम बनता है।, सौर मॉड्यूल और वितरण प्लग-इन फ्रेम (या वितरण कैबिनेट), मानव-मशीन इंटरफेस में इंटरैक्टिव संचालन को महसूस करना, सिस्टम ऑपरेटिंग स्टेट की निगरानी करना,बुद्धिमान बैटरी प्रबंधन, और स्वचालित ऊर्जा-बचत प्रबंधन। MC2600 नियंत्रक कई संचार इंटरफेस प्रदान करता है, जैसे कि CAN, RS485, ईथरनेट और सूखे संपर्क।RS485 और ईथरनेट पोर्ट लचीला विस्तार समारोह और पैरामीटर सेटिंग प्रदान करते हैं, फर्मवेयर और लॉग डाउनलोड/अपलोड, रिमोट मॉनिटर सिस्टम एक्सेस, और यह रिमोट मॉनिटरिंग का एहसास कर सकता है।MC2600 का उपयोग या तो पृथक प्रणाली या हाइब्रिड पावर सिस्टम के रूप में किया जा सकता है.
5प्रणाली संरचना:
MC2600 नियंत्रक के साथ-साथ रेक्टिफायर मॉड्यूल, सौर मॉड्यूल, डीजल जनरेटर, वितरण प्लग-इन फ्रेम (या
चित्र 1-1 में सिस्टम निगरानी समाधान दिखाया गया है।

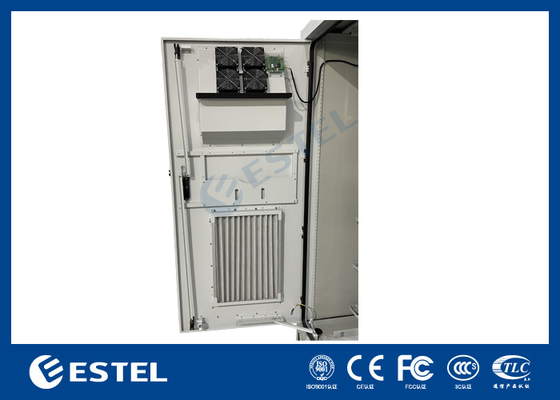

6. आईवीएस ((बुद्धिमान वेंटिलेशन प्रणाली) कार्य सिद्धांतः
यह प्रणाली एक बुद्धिमान वेंटिलेशन प्रणाली है जो दूरसंचार कक्ष के लिए वायु परिसंचरण, वायु निस्पंदन और शीतलन नियंत्रण प्रदान करती है।यह सीधे बाहर से दूरसंचार कक्ष में ठंडी हवा खींचता है और दूरसंचार कक्ष से गर्म हवा को बाहर निकालने के लिए प्राकृतिक शीतलन का एहसास करता हैइस प्रणाली का प्रयोग स्टैंडअलोन या एयर कंडीशनर कूलिंग डिवाइस के साथ एकीकृत किया जा सकता है।
तकनीकी मापदंड
बिजली की आपूर्तिः DC48V;
वर्तमानः 1 ए;
हवा की मात्राः 560CFM;
शोरः ≤55dB;
आवेदनः विभिन्न प्रकार के अलमारियों के लिए लागू।
7. कार्य आरेख:
| मुख्य सामान्य | एयर कंडीशनर की विफलता | मुख्य विफलता | ||||||
| फैन ऑन | एयर कंडीशनर चालू | फैन ऑन | फैन ऑन | एलवीएलडी के बाद | ||||
| कैबिनेट के अंदर का तापमान | < 35 डिग्री सेल्सियस | 35oC - 40oC | >40oC | < 35 डिग्री सेल्सियस | ≥35 डिग्री सेल्सियस | < 35 डिग्री सेल्सियस | ≥35 डिग्री सेल्सियस | |
| एयर कंडीशनर | बंद | बंद | पावर-ऑन ऑटो-स्टार्ट | बंद | बंद | बंद | बंद | बंद |
|
बुद्धिमान वेंटिलेशन प्रणाली |
एकल प्रशंसक चालू और काम शुरू | कई प्रशंसकों को चालू करें और काम करना शुरू करें | बंद | एकल प्रशंसक चालू और काम शुरू | कई प्रशंसकों को चालू करें और काम करना शुरू करें | एकल प्रशंसक चालू और काम शुरू | कई प्रशंसकों को चालू करें और काम करना शुरू करें | बंद |

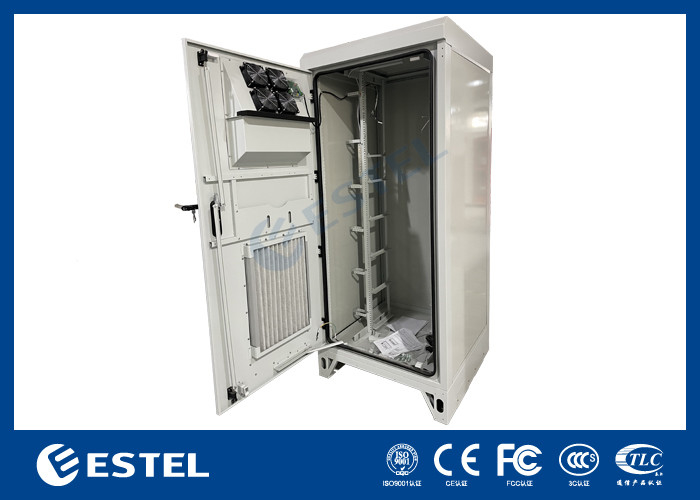

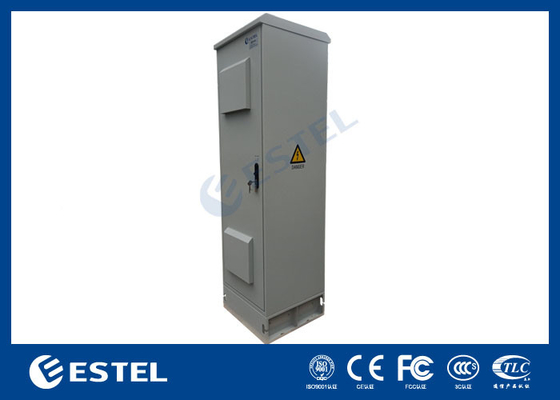

8कैबिनेट चित्र:
